tube notcher

היי לכולם,
אני מעוניין לרכוש TUBE NOTCHER בדומה לקישור הבא אבל לצערי לא מצליח למצוא משהו איכותי, מחיר שפוי וזמין.
עלה הרעיון אולי לבנות אחד כזה לבדי? מישהו ניסה זאת? תכנון עצמי? קניית תוכניות? מה באמת חשוב מלבד הרובוסטיות של המכשיר?
http://www.medfordtools.com/notchmaster.html

אשמח ללמוד מנסיונם של אחרים, כיצד אתם ייצרתם את החיתוך הנכון בצנרת?

עולה בסביבות 200 דולר בארהב. מיועד לסדנאות קטנות. מצריך מקדחת עמוד או מקדחה ידנית. חפש jd2

תודה על התגובה המהירה אבל שים לב ששמתי קישור בדיוק למוצר שציינת,
שאלתי משהו אחר... להביא מחו"ל זה בעייתי, כבד ויקר... מה בדבר בניה עצמית?

יעלה לך פי 2 וזה לא מה שהתכוונתי אליו.
http://www.ebay.com/itm/TN-100-Tubin...item1e793abbf8

יש גם את זה אבל המחיר נמוך מידי אז כנראה זה סתם זבל סיני:
http://www.ebay.com/itm/New-free-shi...3fb554&vxp=mtr

אהלן,

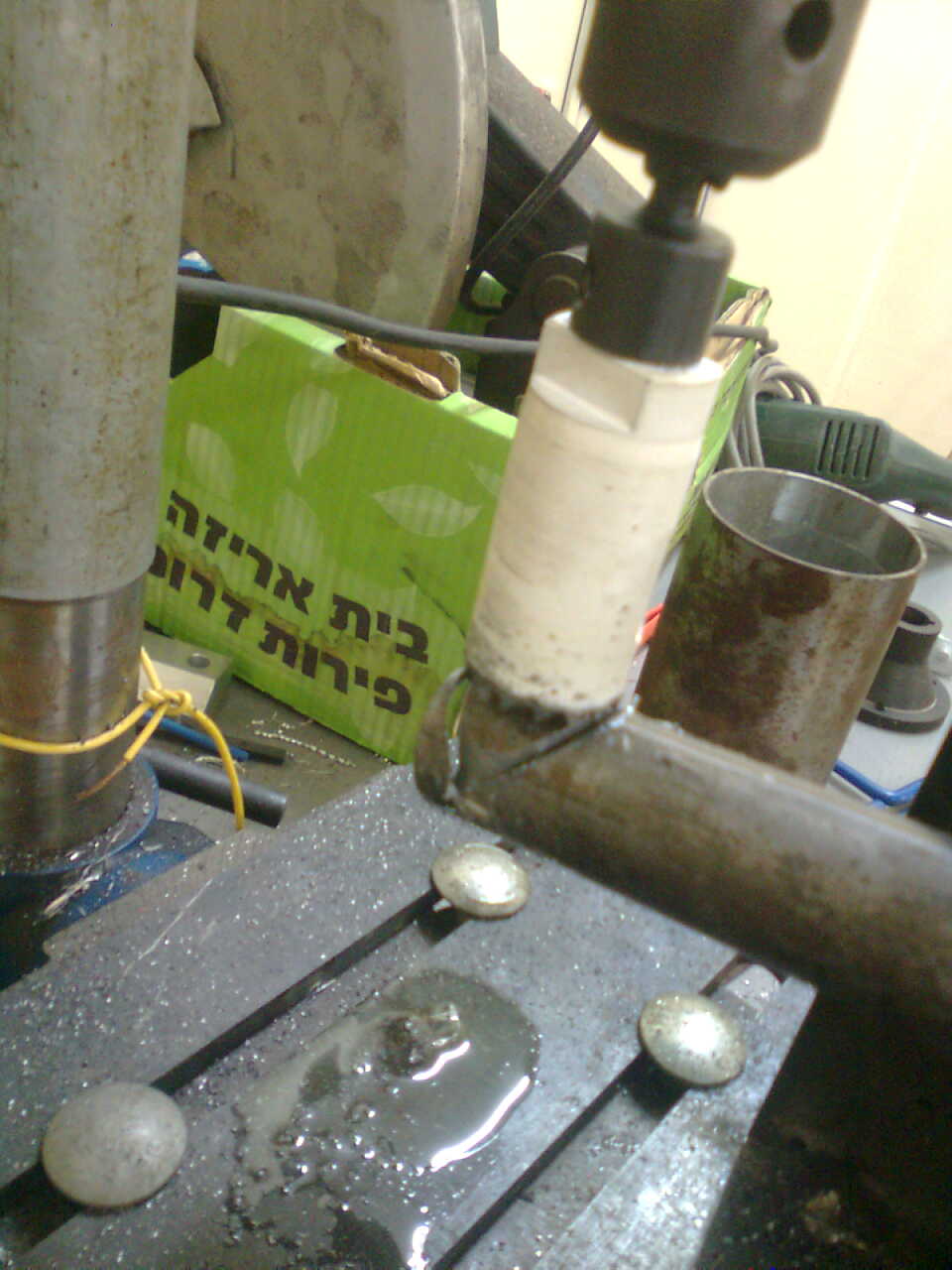

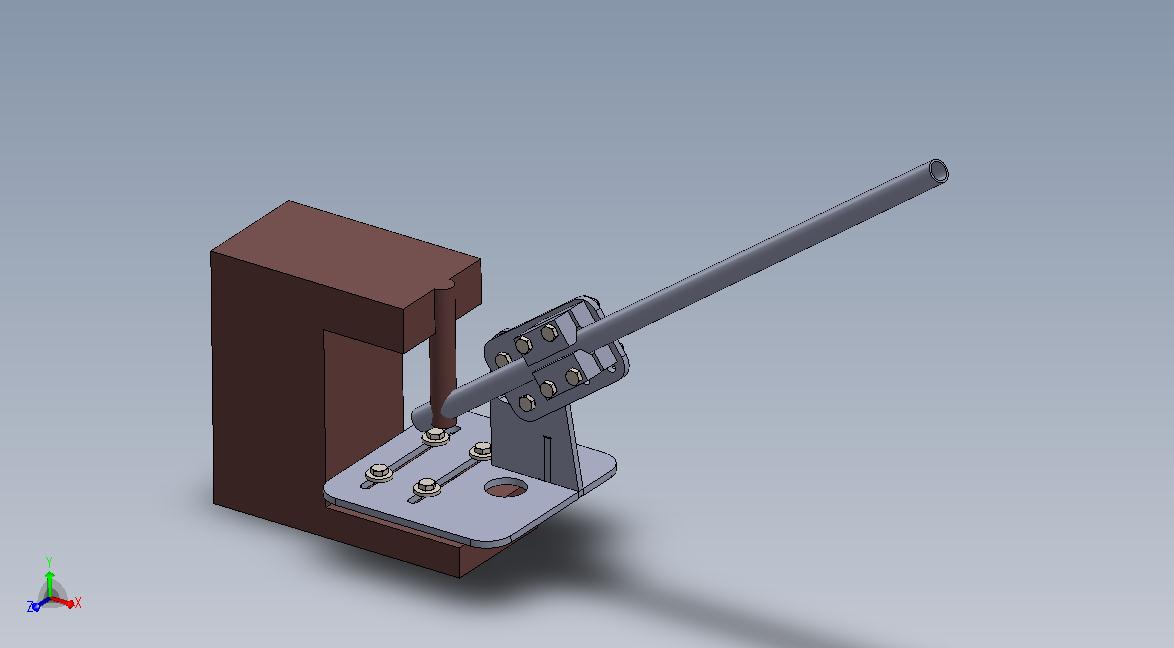

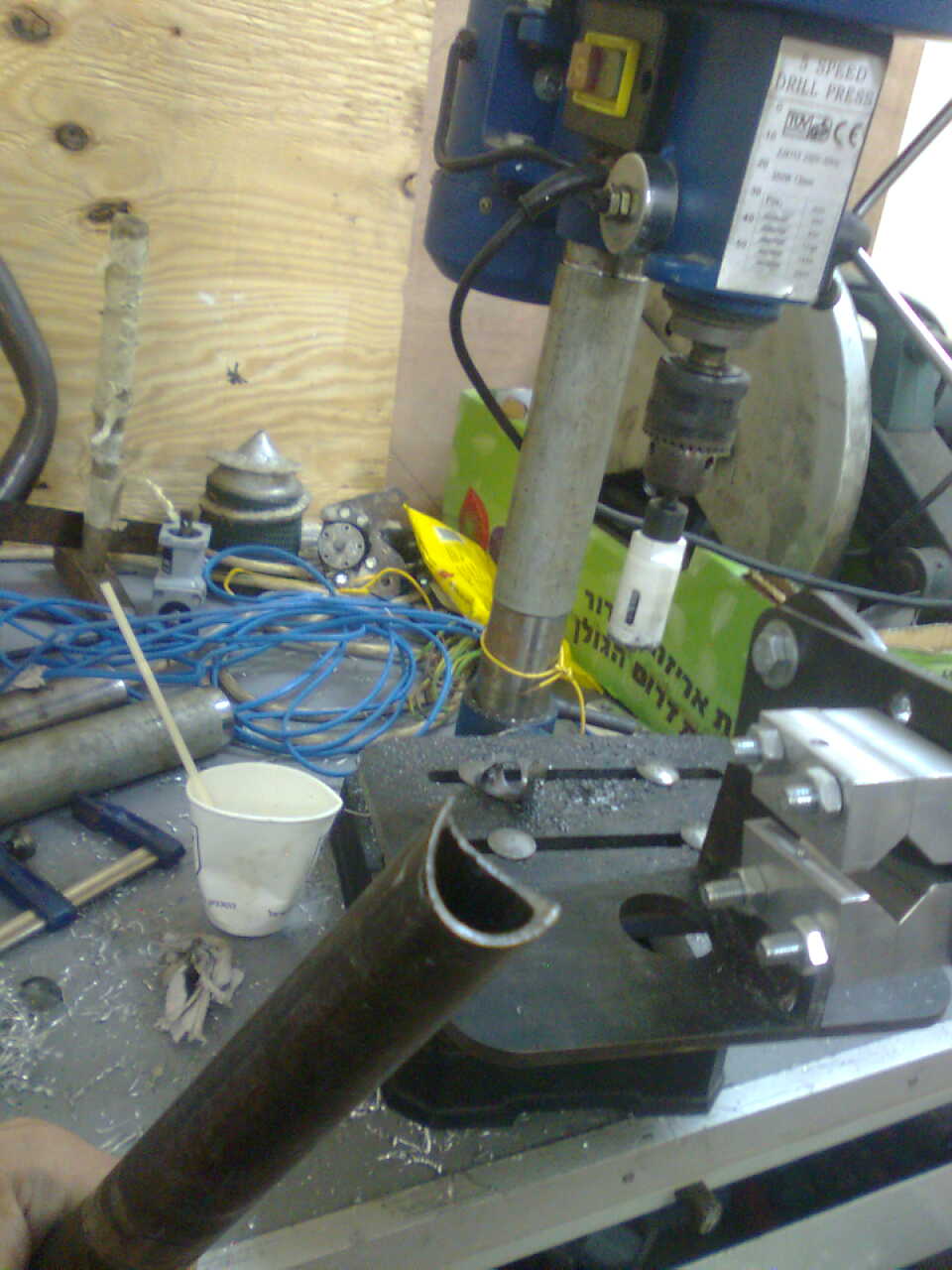

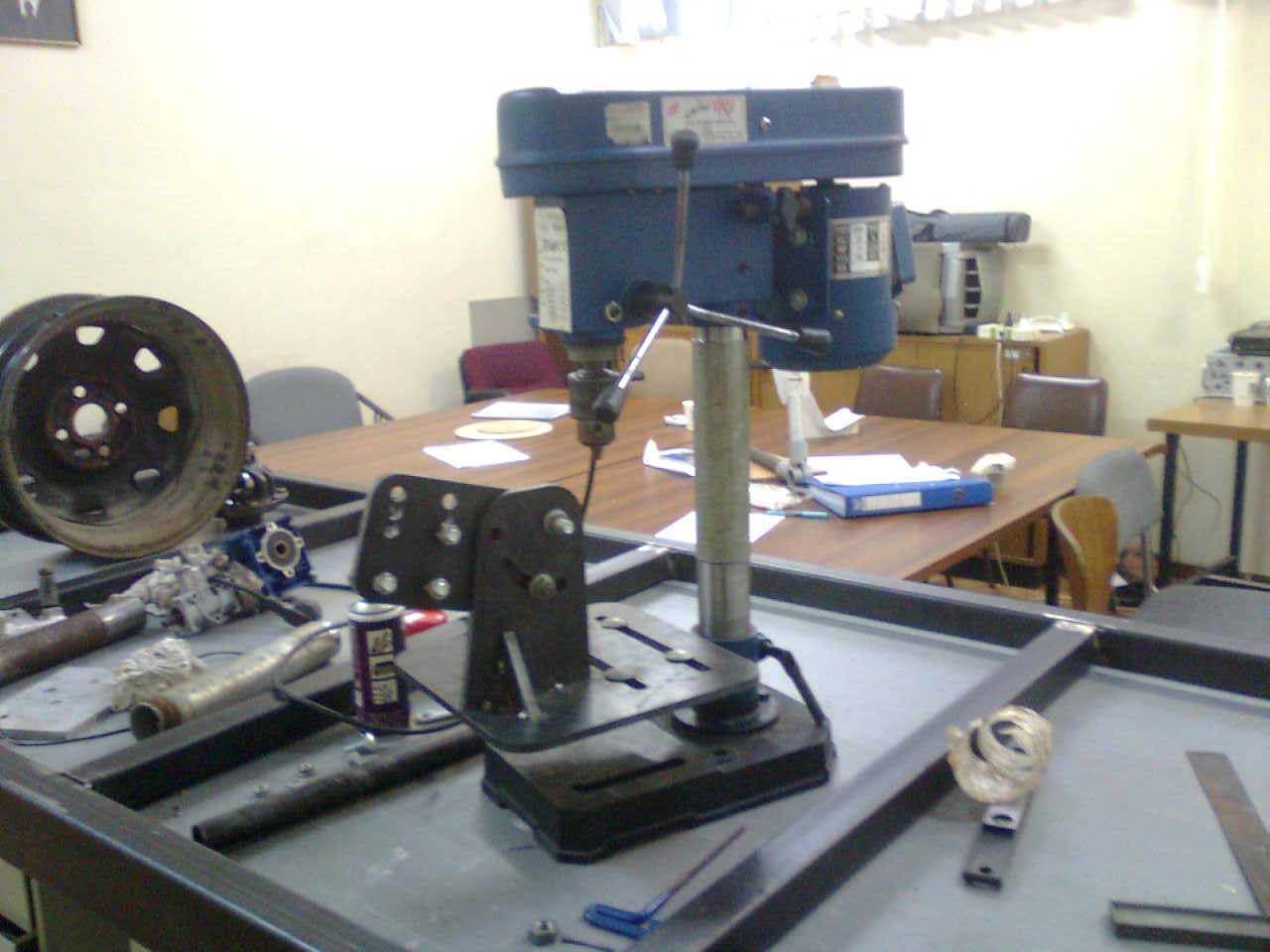

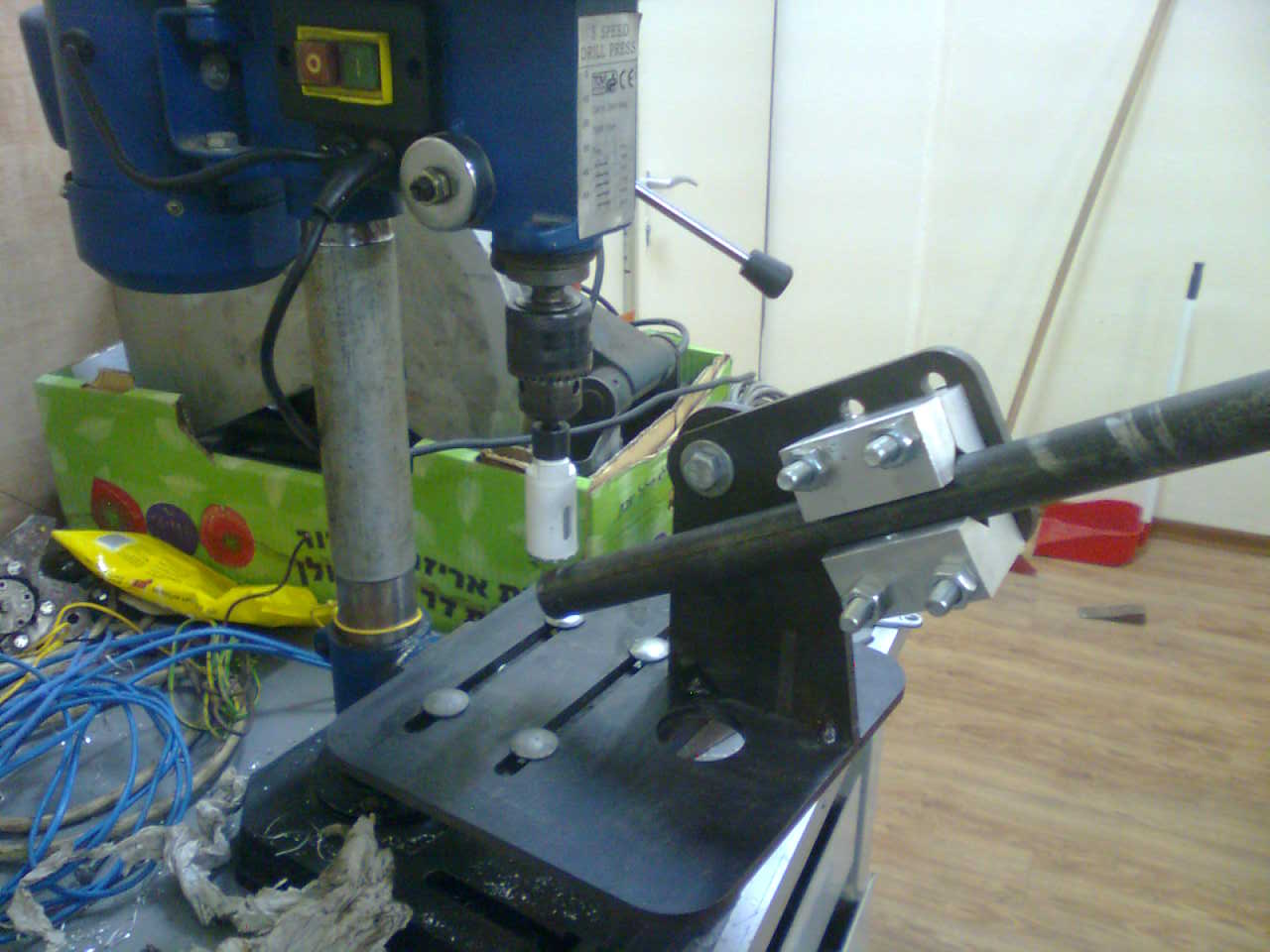

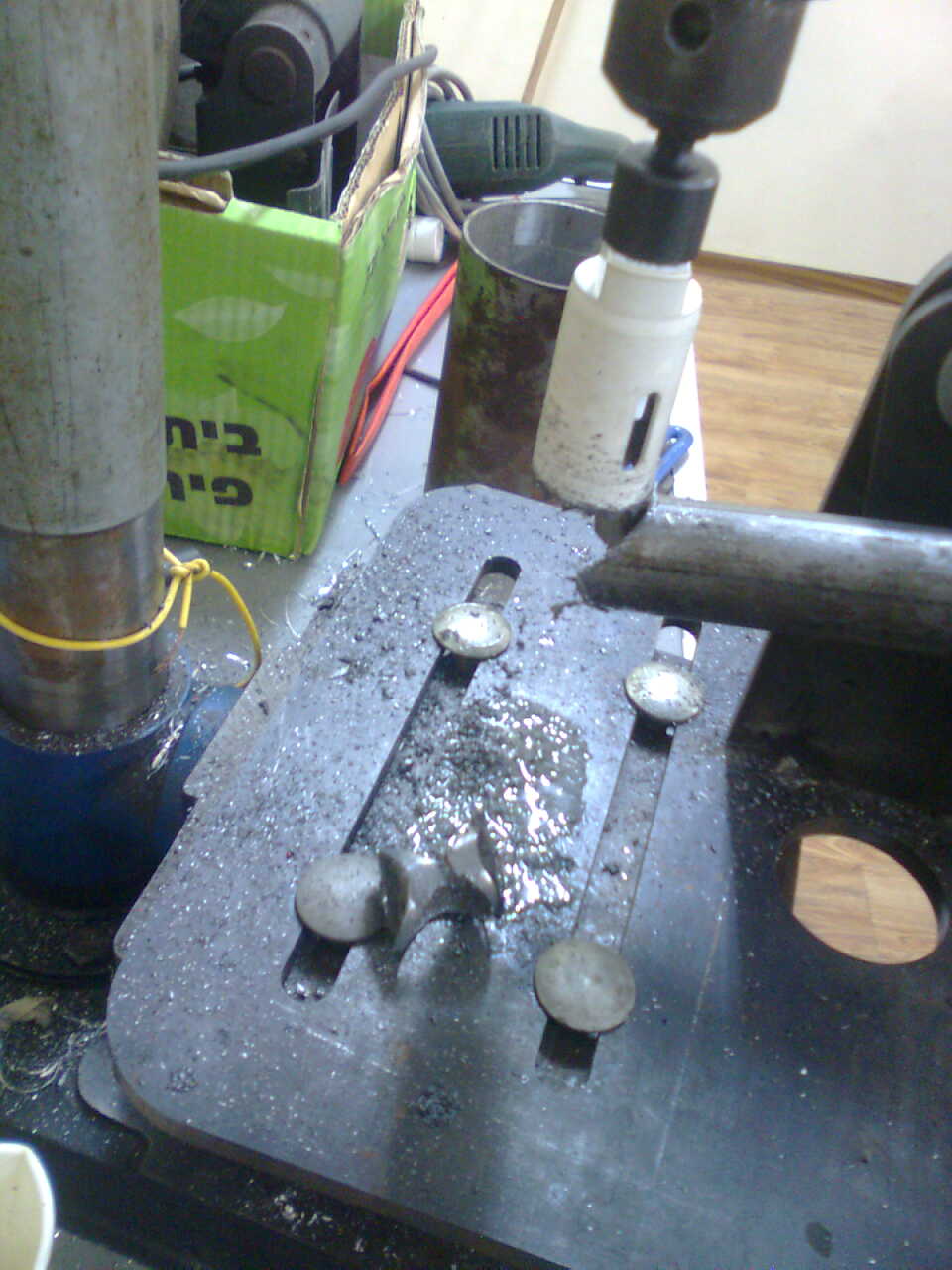

במסגרת פרויקט "פורמולה טכניון" תכננתי מתקן לנוצ'ינג עבור מקדחת עמוד.
קובץ מצורף 73530קובץ מצורף 73531קובץ מצורף 73532קובץ מצורף 73533
קובץ מצורף 73540קובץ מצורף 73539קובץ מצורף 73538קובץ מצורף 73537קובץ מצורף 73536קובץ מצורף 73535קובץ מצורף 73534קובץ מצורף 73541

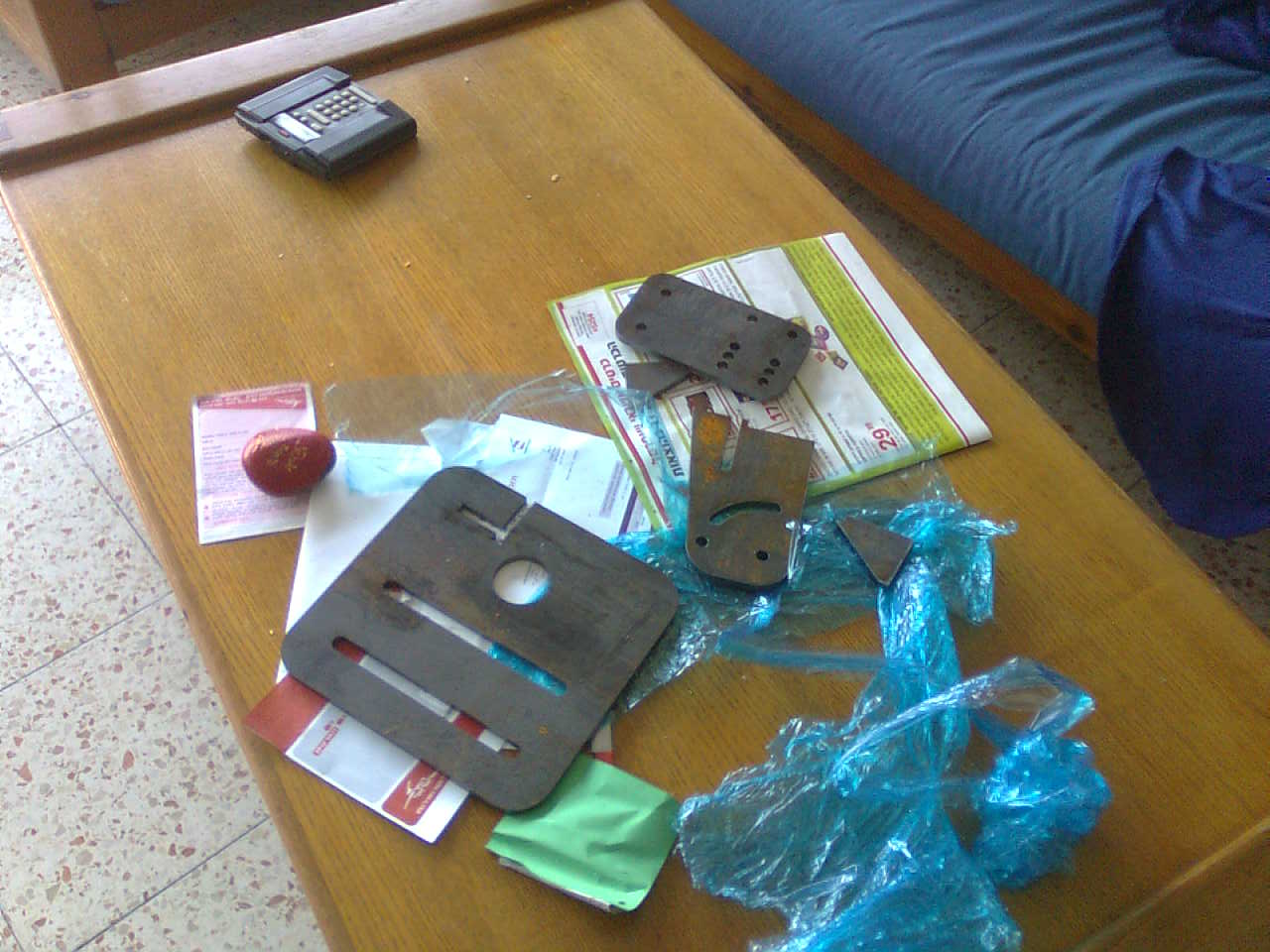

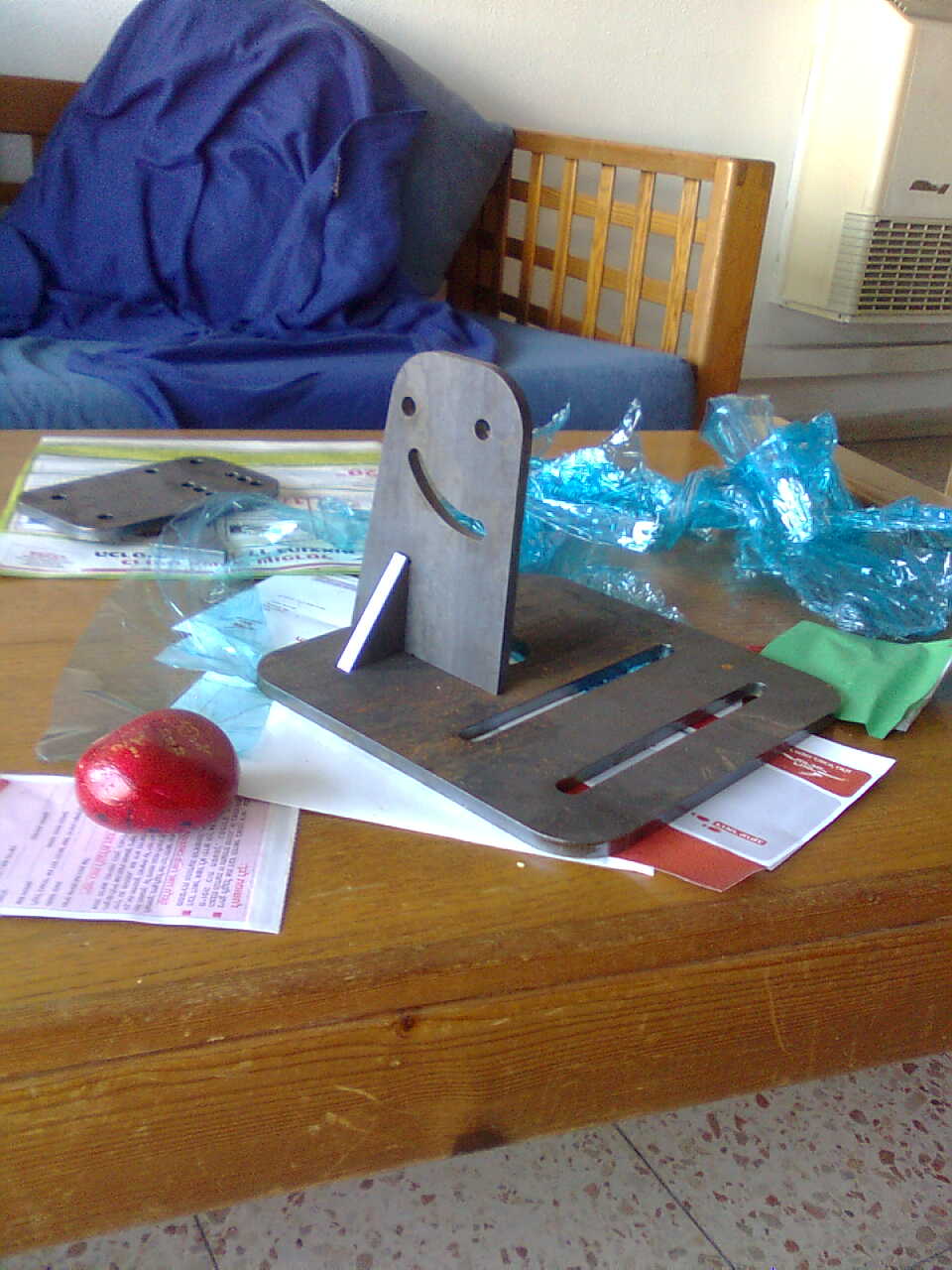

את המתקן בניתי מפחי st-37 8mm שנחתכו בלייזר לפי מודל , 230 ש"ח ב-LCS עפולה.

כמה לקחים שעלו:
1. עבודה בסל"ד קידוח נמוך - עד 100 RPM.
2. מקדחת עמוד ומקדח כוס איכותיים, ללא חופשים בפוטר או במסילה של המקדחה.
3. עבודה בפולסים מהירה יותר מעבודה רציפה - יתכן ובגלל הספק מנוע נמוך.

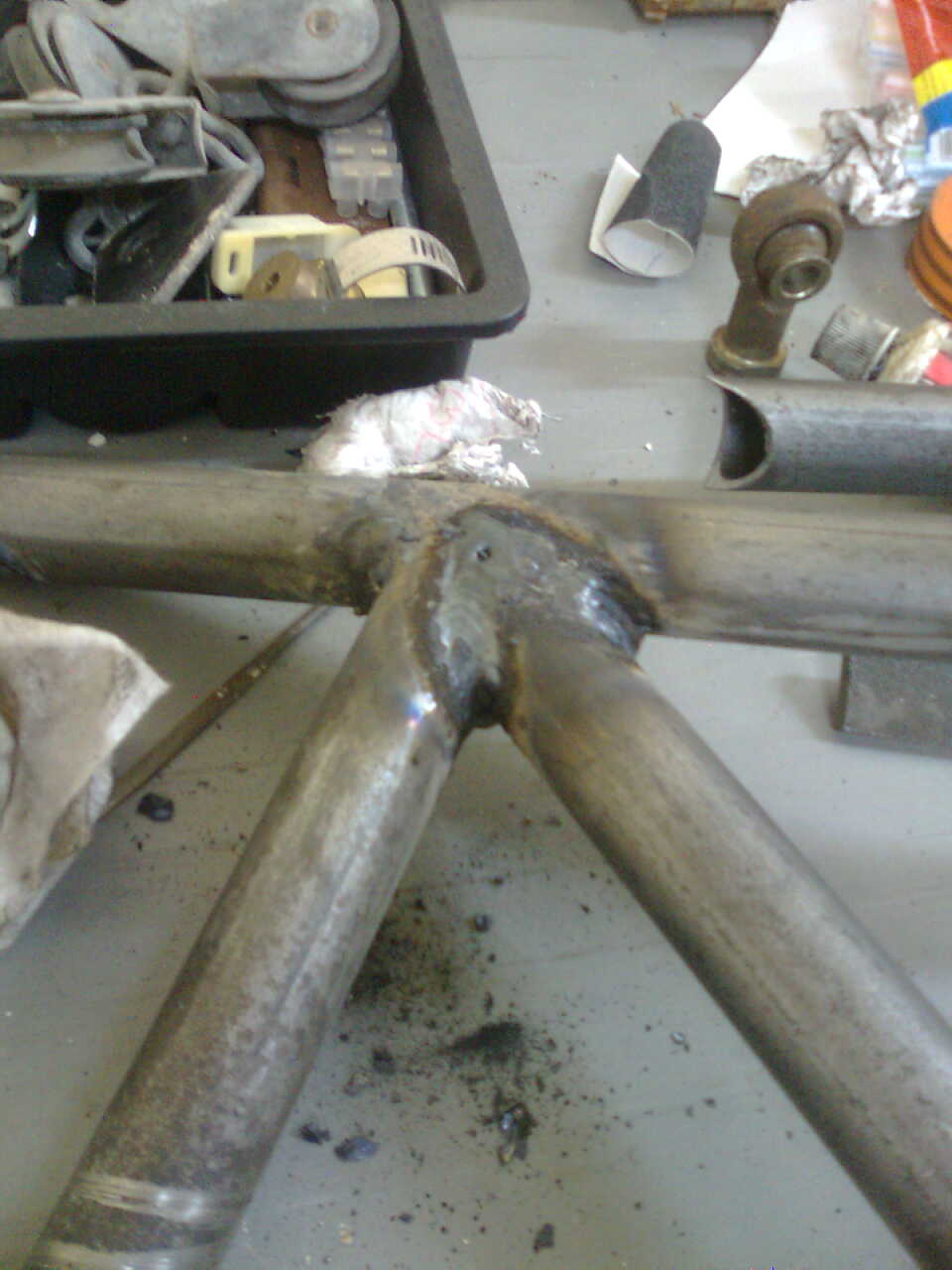

4. נוצינג בודד פשוט יחסית, הבעיות מתחילות כאשר צריך לחתוך צינור בכמה זויות ובאורינציות בעיתיות.

בכול אופן אם אתה באיזור חיפה, מוזמן לקפוץ ולהשאיל את הכלי לניסיון.

בהצלחה
עמית

אין במה שתכננת מיסב שמחזיק את המוט שהמקדח כוס מחובר אליו בצד אחד ולמקדחה בצד שני? איך אתה מונע מכל המערכת להכנס לוורברציות? אם אני מרואה נכון אז בסה"כ בנית מלחציים. אפשרי אבל לא מקצועי.

תודה על התגובה, נראה כפתרון יפה,
ליזרד שאל שאלה טובה, האם יש וויברציות בזמן קידוחים? בעיקר בקטרים קטנים או בעובי דופן דק? כיצד אתה מודד את זווית הקידוח? אתה מניח שרצפת הההתקנה של המקדחה הינה בזווית 90?

שלום

המתקן הזה עושה בצורה זולה ופשוטה יחסית נוצ'ינג בהנחה שקימת מקדחת עמוד.
אכן, מלחצים המאפשרות דפינת צנרת בזוית ובמיקום רצויים.

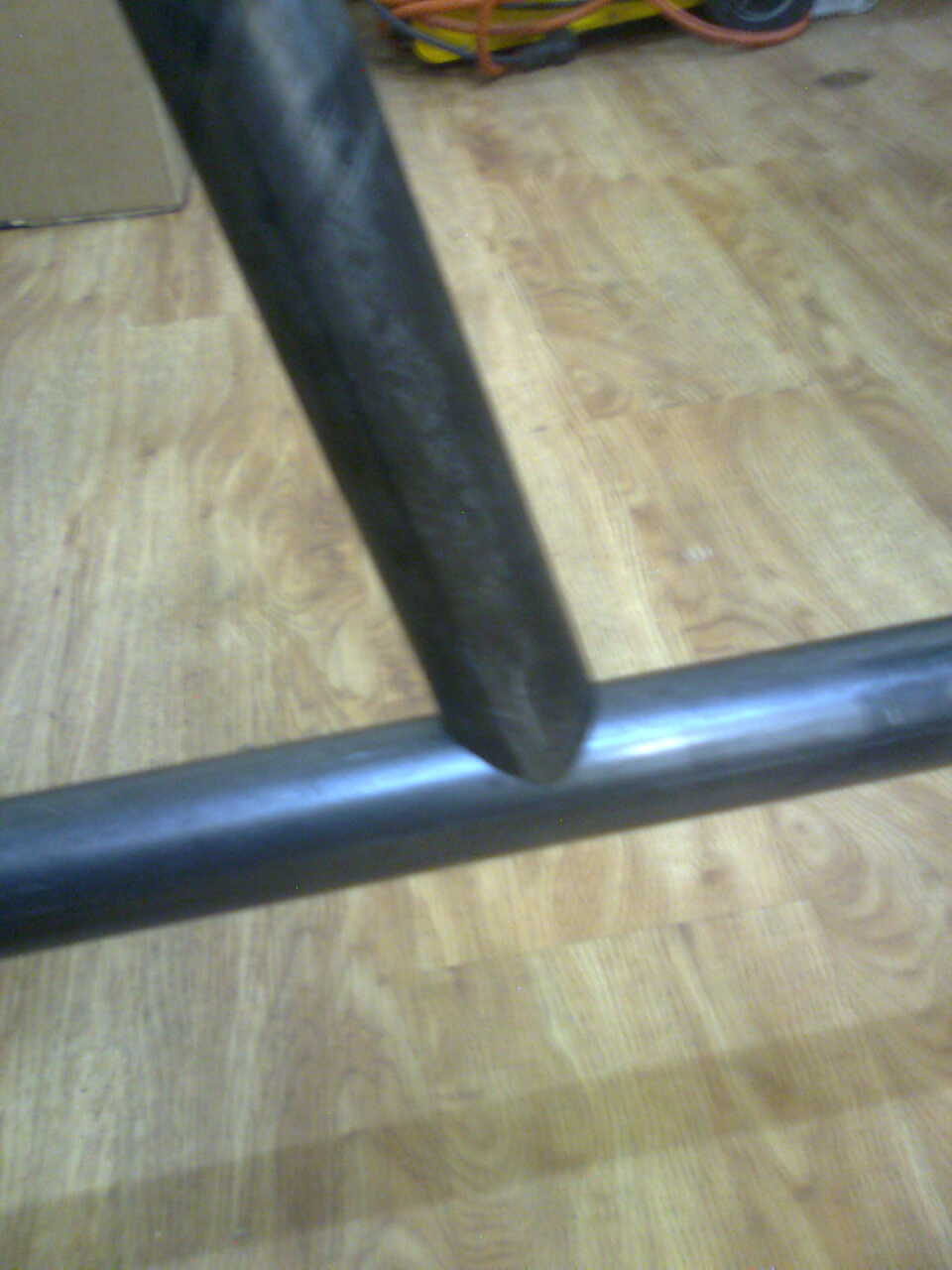

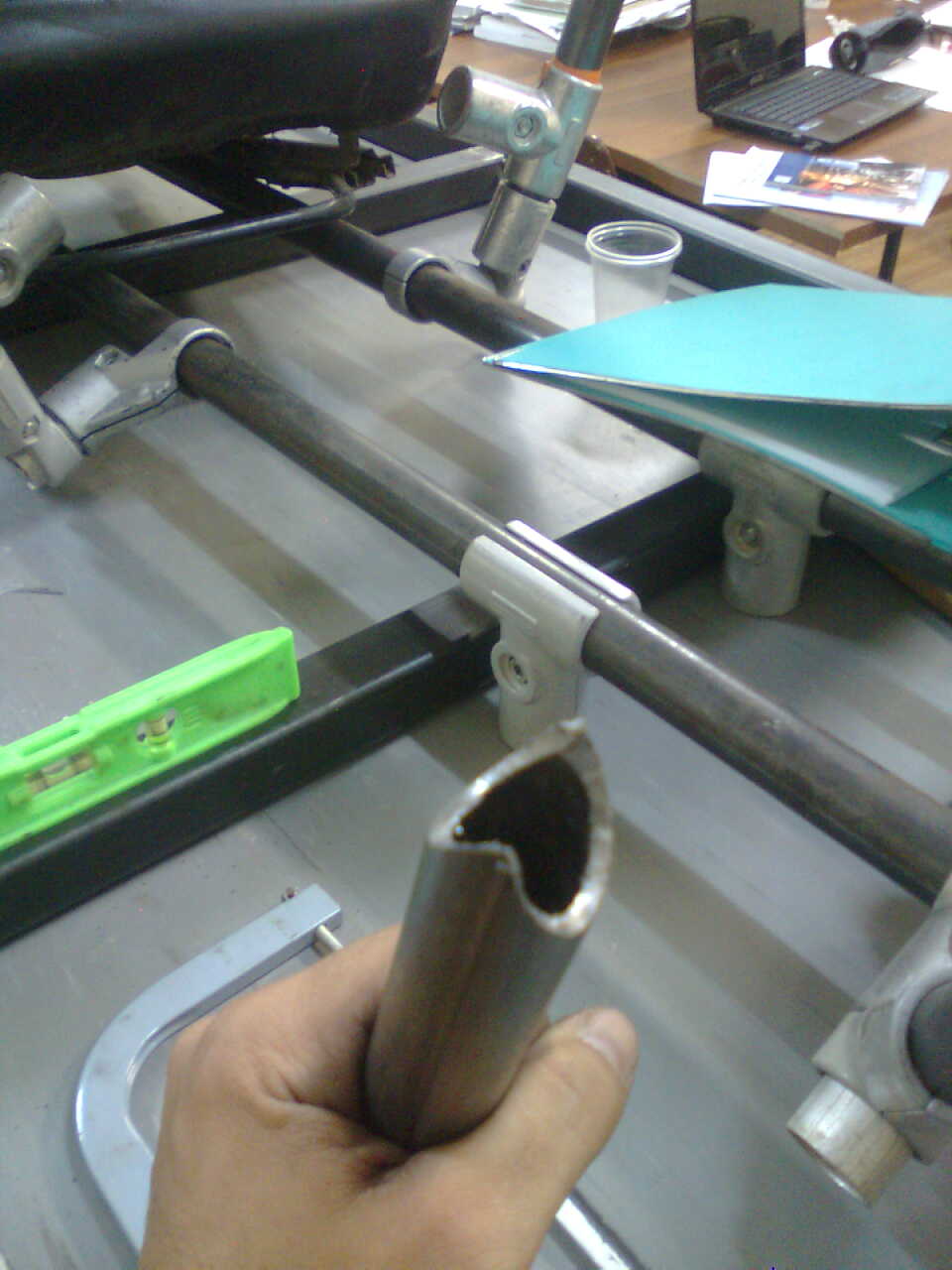

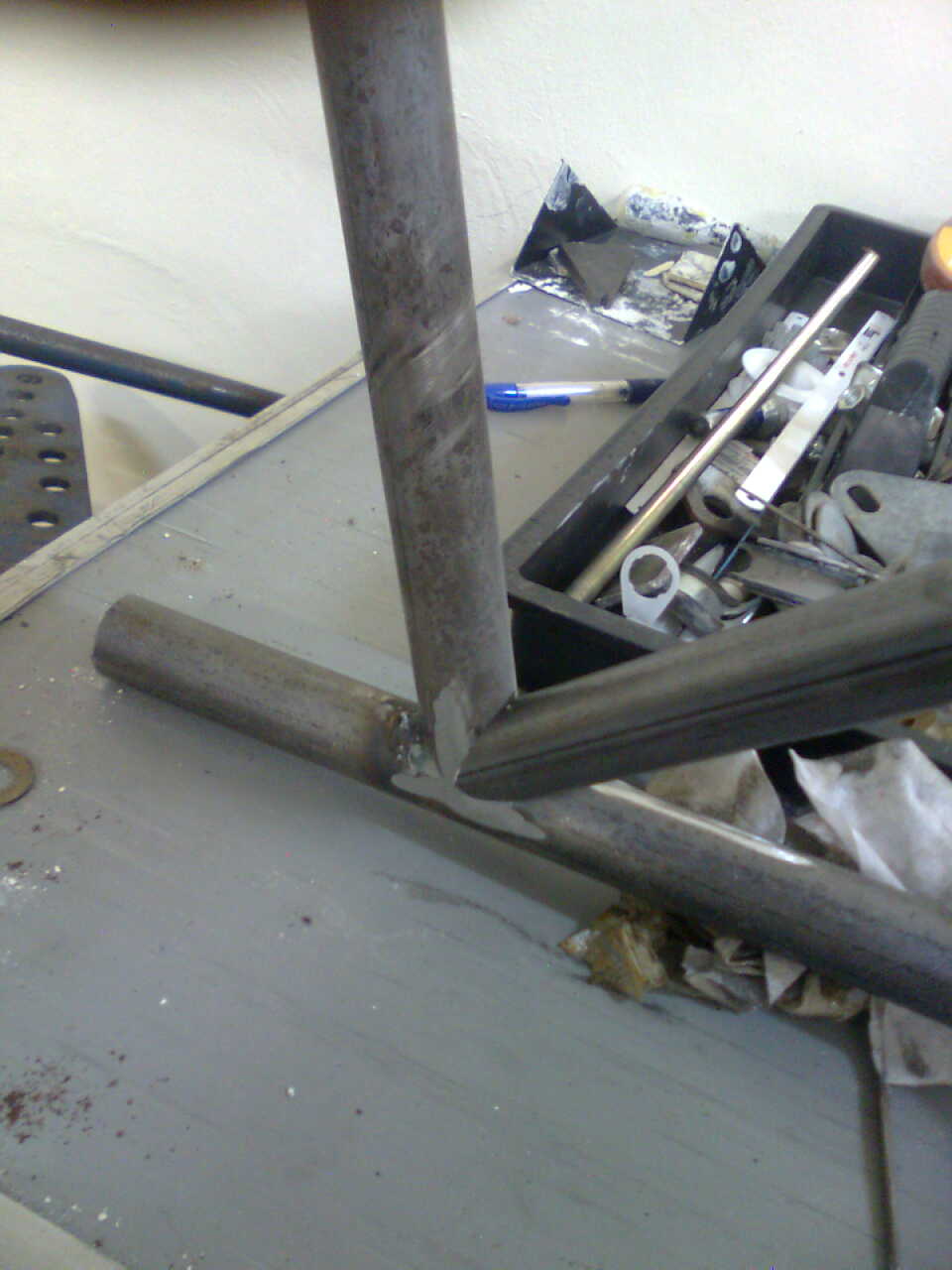

הצינורת שבתמונה בקוטר 26.9 ובעובי דופן 2.5 מ"מ.
למרות חופשים רציניים במוביל המקדחה, לא נתקלתי בתופעת רעידות.

זוית הקידוח נמדדת עם מד זוית פשוט לאחר פילוס הבסיס.

מומלץ.
עמית

לדעתי יהיה לך הרבה יותר פשוט לקנות כלי
אמנם זה לא יחתוך את הצינור , אבל זה יתן לך סימון מדויק איך לחתוך עם דיסק

http://www.streetperformance.com/par...ing-rules.html

להלן מחשבון לחישוב החיתוך + הזוויות
<!-- m -->http://www.metalgeek.com/static/cope.pcgi
מכניסים את נתוני הצינורות , מדפיסים , חותכים לפי קווי המתאר , מקיפים את הצינור ומבצעים

דוגמא :
http://imageshack.us/a/img708/7555/240ak.th.jpg

http://imageshack.us/a/img708/7555/240ak.th.jpg

http://imageshack.us/a/img856/403/359pt.th.jpg

http://imageshack.us/a/img856/403/359pt.th.jpg

השאלה היא האם יש לך את שאר הכלים על מנת למצוא מרכז צינור ?
וכמובן כלי למדידת אורך הצינור הרצויי כולל הנוצ'ינג ?
אחרת יהיו הרבה טעויות באורכים וזוויות
