בניית גגון למיצובישי פאגרו Q

הי חברים רציתי לשתף אותכם בתהליך בניית הגגון שלי.
ראיתי תמונות והסברים על איך ומה לעשות ולקחתי על עצמי(עם עזרה ) לתכנן ולבצע לבד.

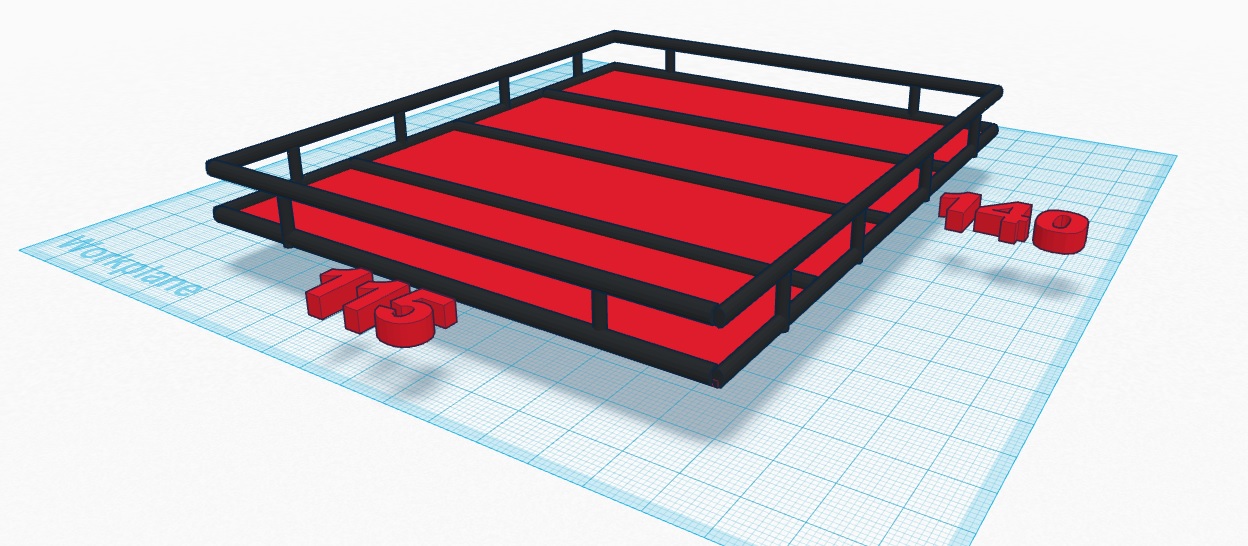

זה התחיל משרטוט תלת מימד של מה אני רוצה לעשות:

קובץ מצורף 96888

והמשיך לבחירת החומרים:
2 מוטות ברזל מגלוון (6 מ' כל מוט) 2*2 ס"מ = 187 ש"ח כולל החיתוך :)
קיבלתי אותם חתוכים בזוית 45 מעלות המוטות תמיכה הקטנים בגובה של 10 ס"מ.
בנוסף לשרטוט המקורי הכנסתי גם תמיכת משולשים על החלק העליון.

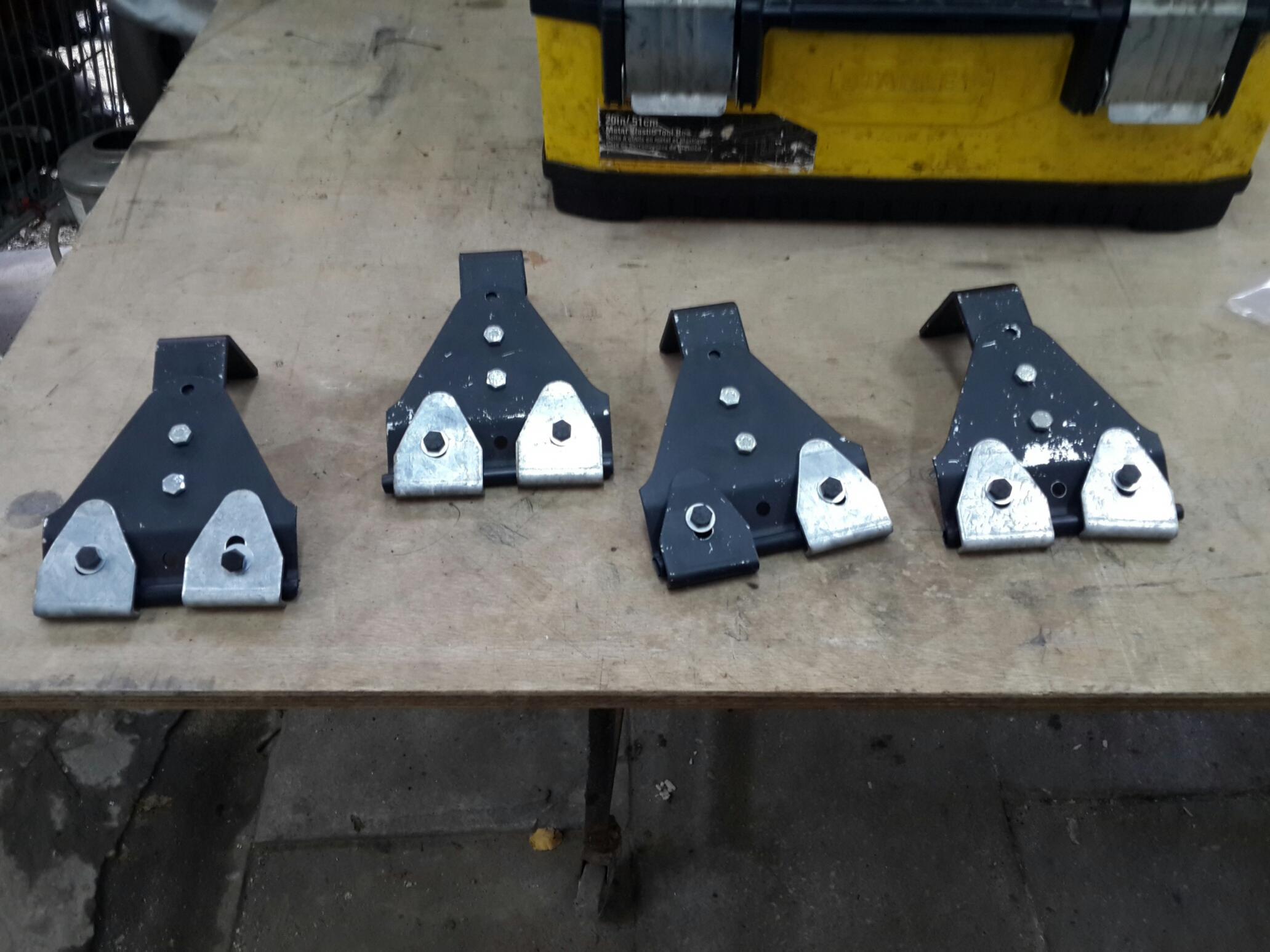

קניתי את התומכות למרזב ממ.קרן בחור נחמד מאד. 300 ש"ח(היה צריך להתאים אותם לגובה שרציתי(להוסיף עוד חור להנמכה)

קובץ מצורף 96889

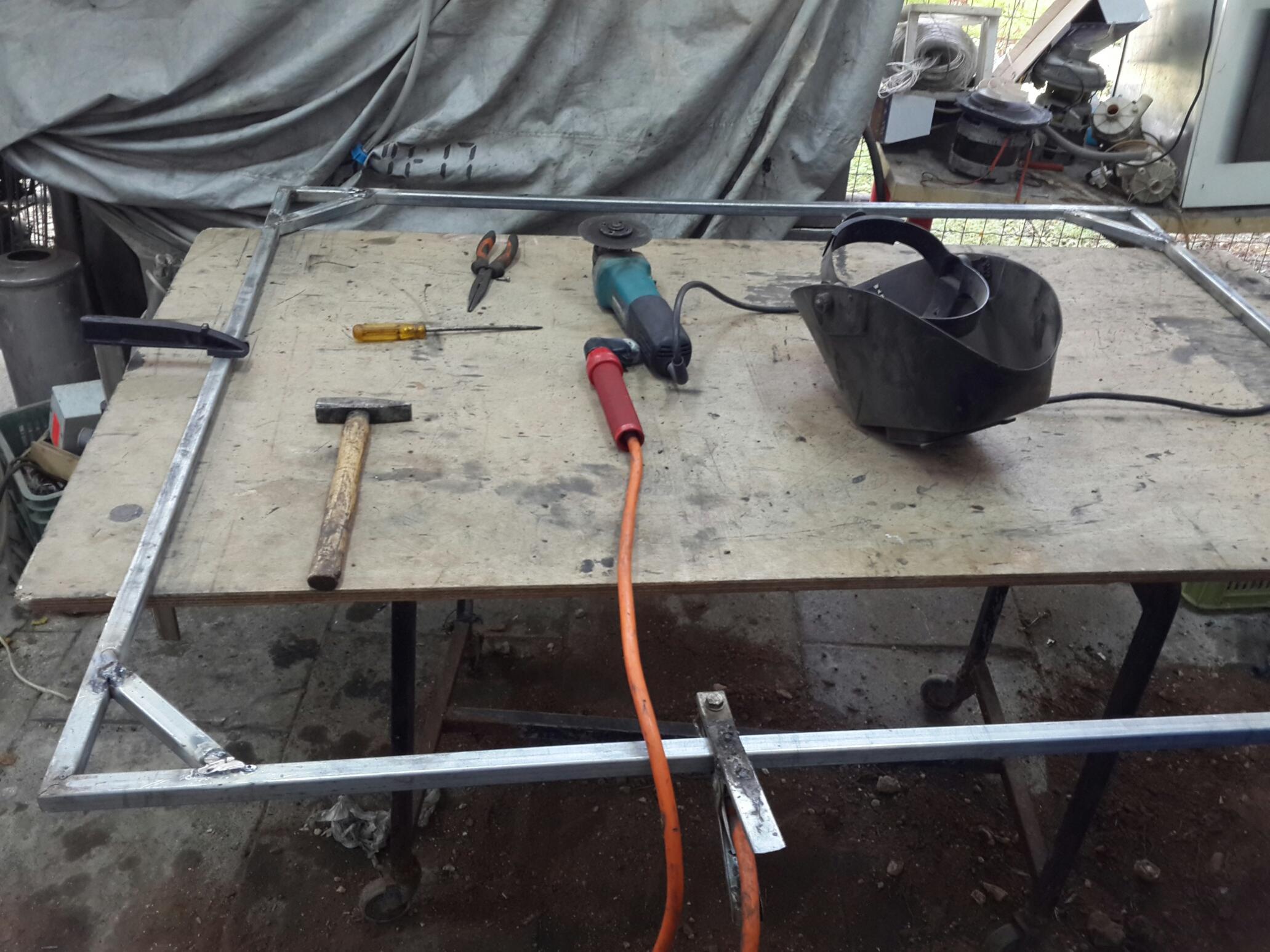

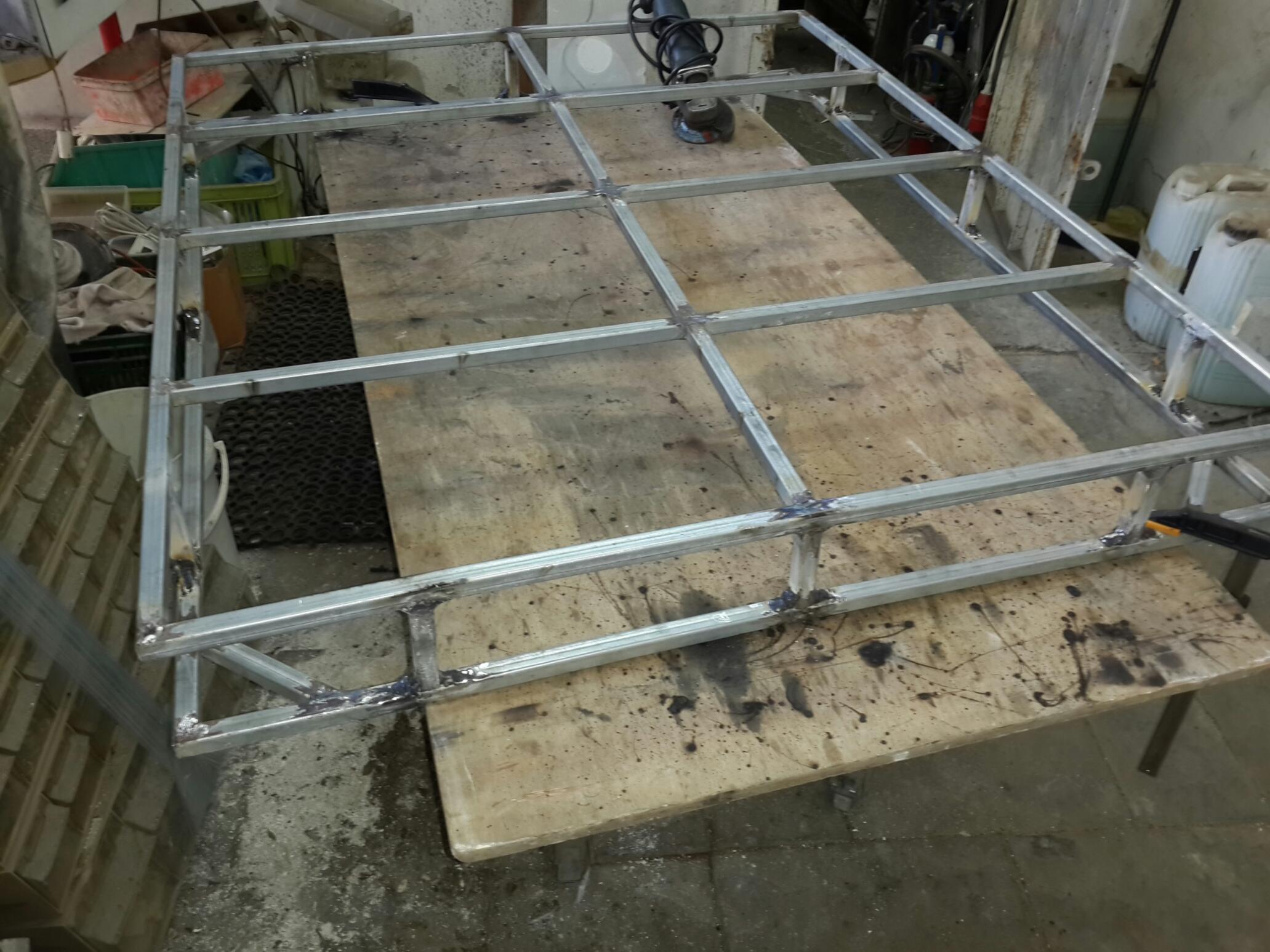

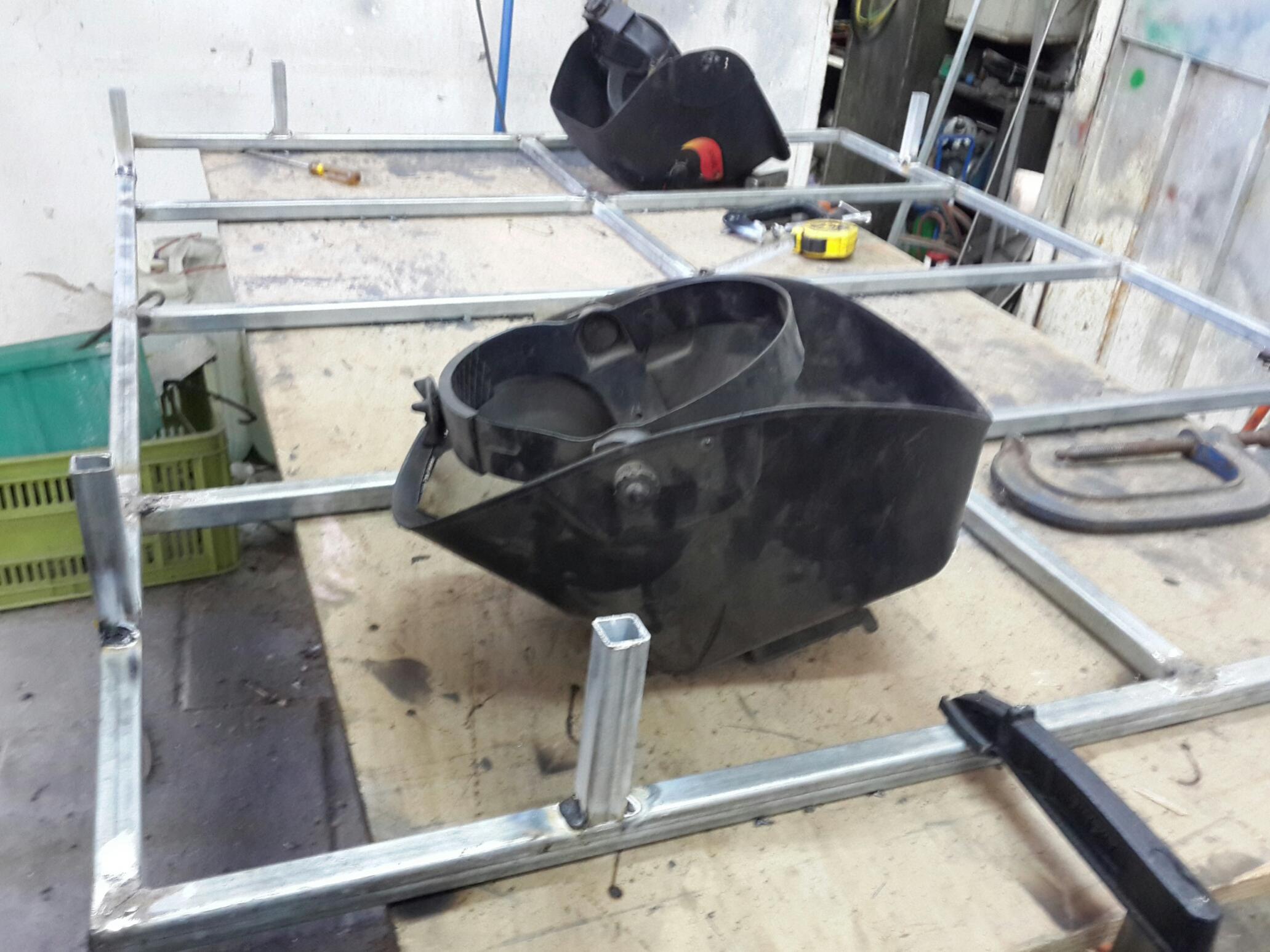

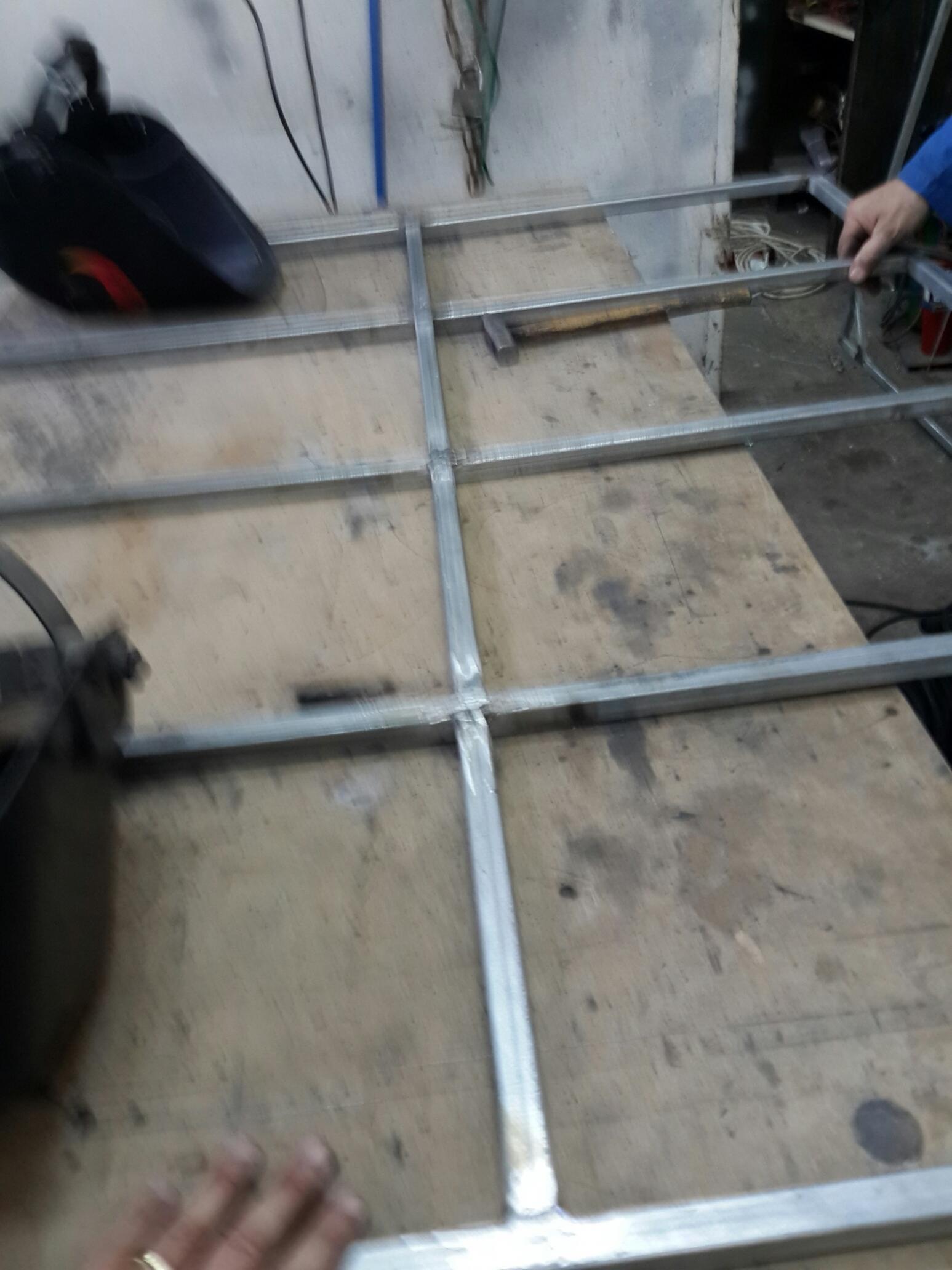

ויאללה מתחילים לעבוד...

קובץ מצורף 96890
קובץ מצורף 96891
קובץ מצורף 96892
קובץ מצורף 96893
קובץ מצורף 96894

אחרי שהמסגרת הייתה מוכנה בדקנו את ההתאמה שלה לגג.
הבנו שיש לנו בעיה עם החיבורים לגג המתאמים שקניתי היו קצרים מדי.

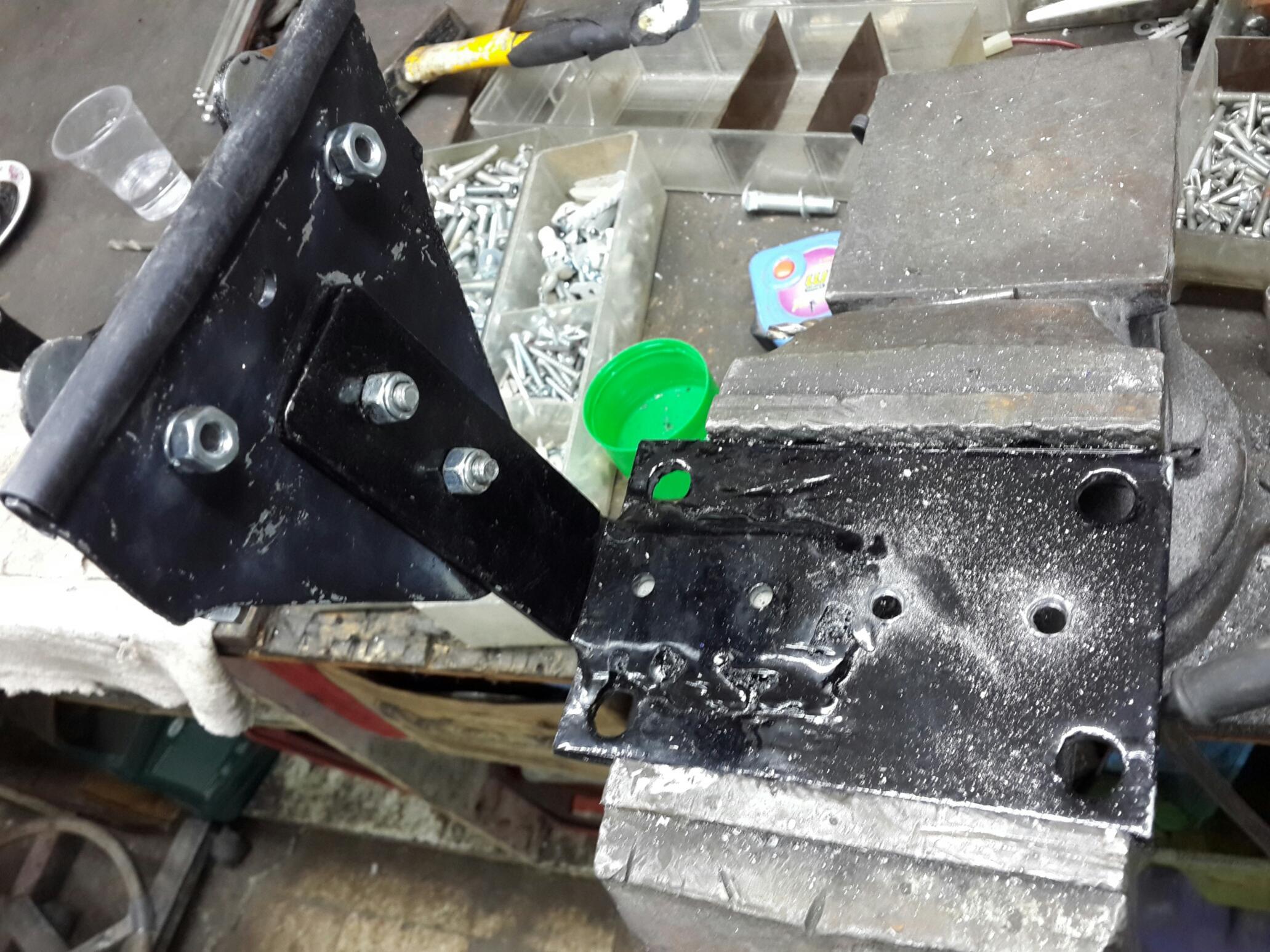

אז מצאנו 4 פלטות ברזל עם 4 חורים וביצענו הארכה בריתוך.

קובץ מצורף 96895

וככה זה נראה כשהכל מוכן ומורכב על האוטו

קובץ מצורף 96896

קובץ מצורף 96897

קובץ מצורף 96898

אז לכל מי שיש קצת ידע טכני וחוש כיוון תדעו שזה אפשרי וגם יוצא לא רע בכלל.
חוץ מזה שזמן איכות עם אבא שווה כל שקל!

עמית

נראה שעשית אחלה עבודה.

סחטיין!

ציטוט:

---

נכתב במקור על ידי amit67

הי חברים רציתי לשתף אותכם בתהליך בניית הגגון שלי.
ראיתי תמונות והסברים על איך ומה לעשות ולקחתי על עצמי(עם עזרה ) לתכנן ולבצע לבד.
זה התחיל משרטוט תלת מימד של מה אני רוצה לעשות:

קובץ מצורף 96888

והמשיך לבחירת החומרים:
2 מוטות ברזל מגלוון (6 מ' כל מוט) 2*2 ס"מ = 187 ש"ח כולל החיתוך :)
קיבלתי אותם חתוכים בזוית 45 מעלות המוטות תמיכה הקטנים בגובה של 10 ס"מ.
בנוסף לשרטוט המקורי הכנסתי גם תמיכת משולשים על החלק העליון.

קניתי את התומכות למרזב ממ.קרן בחור נחמד מאד. 300 ש"ח(היה צריך להתאים אותם לגובה שרציתי(להוסיף עוד חור להנמכה)

קובץ מצורף 96889

ויאללה מתחילים לעבוד...

קובץ מצורף 96890
קובץ מצורף 96891
קובץ מצורף 96892
קובץ מצורף 96893
קובץ מצורף 96894

אחרי שהמסגרת הייתה מוכנה בדקנו את ההתאמה שלה לגג.
הבנו שיש לנו בעיה עם החיבורים לגג המתאמים שקניתי היו קצרים מדי.
אז מצאנו 4 פלטות ברזל עם 4 חורים וביצענו הארכה בריתוך.

קובץ מצורף 96895

וככה זה נראה כשהכל מוכן ומורכב על האוטו

קובץ מצורף 96896

קובץ מצורף 96897

קובץ מצורף 96898

אז לכל מי שיש קצת ידע טכני וחוש כיוון תדעו שזה אפשרי וגם יוצא לא רע בכלל.
חוץ מזה שזמן איכות עם אבא שווה כל שקל!

עמית

---

יפה.
מהר מאד תגלה שהתושבות שמחברות את הגגון לרכב חלשות מדי.
בניתי גם כן והחלפתי אותן לאחר שבירה פעמיים. בפעם השלישית חיזקתי אותן.
לסיכום ההיתי אומר ששווה לשלם 2800 שח עבור גגון מבעל מקצוע

לא כל אחד רוצה/יכול לשלם 2800 ש״ח על גגון לבעל מקצוע.
תדאג לתושבות חזקות בהתאם למשקל שאתה מתכנן לשאת ותהנה.

עבודה יפה!
הנה תמונה של גגון שאני וחבר בנינו, 3שעות 250 ש"ח חומר.

מה המשקל העצמי של הגגונים שלכם? ומה אתם סוחבים שאתם צריכים גגונים כאלה מאסיביים?

כל הכבוד
והנה דוגמה לגגון לדיפנדר שבניתי
קובץ מצורף 96920קובץ מצורף 96921
קובץ מצורף 96922

הכל מאלומיניום מחזיק אוהל גג גדול 180*123 ס"מ ועוד מקום להעמסה

יפה מאד לכולם!

מצטרף לשאלה לגבי המשקלים על הגג - כמה הגגון שוקל ?

קודם כל תודה לכל המפרגנים :)

לשאלתכם:
משקל הגגון שלי הוא כ 20-25 קילו לא ממש כבד אני מרים אותו לבד על הגג.
הוא מיועד בעיקר לסחוב בטיולים מה שתופס מקום בתוך האוטו ולא שוקל המון + איזה מיכל מים.

glaydi
התושבות האלו הן תושבות HEAVY DUTY עשויות ברזל 4 מ"מ עם תפיסה של ברגים מחוזקים + שייבות קפיץ ואומים עם נעילה.
לא נראה לי שיתפרקו בזמן הקרוב.

עמית

20-25 ק"ג... חתיכת משקל ידידי, גם אם זה קל לך.

בכל מקרה, אין ספק שהוא חסון מאד

GodsFather

לרכב במשקל 2.4 טון 25 קילו זה לא משהו שמרגישים או שמשפיע על התנהגות הרכב...

עמית

כשאתה שם את המשקל הזה בנקודה הכי גבוהה של הרכב, זה משפיע, בשפצים בעיקר.

ציטוט:

---

נכתב במקור על ידי GodsFather

כשאתה שם את המשקל הזה בנקודה הכי גבוהה של הרכב, זה משפיע, בשפצים בעיקר.

---

צודק 100%
אתם מתבלבלים במונח בין גגון לעריסה
גגון -- הפסי רוחב שתופסים את העריסה( גגון)
מה שנתפש על הגגון --- עריסה.
אני אחד מבני המזל שיש לו גגון מקורי של טולה שיוצר במיוחד לפאגרו, על זה עריסה מאלומיניום איזור ה 1000 שח.
זה משמש למסעות לתיק בסגנון צימיגג, כל ציוד השינה , אוהלים, תיקים, מקלחת, מנגל ואולי עוד גריקן .
וזה מידיעה שלא רוצה להוסיף יותר מדי משקל על הגג בעיקר בגלל השפצים.

נכון לא מיועד למשקלים כבדים, אבל חטאתי כבר והעברתי עליו שידה מעץ מלא -- פעם אחרונה
ובלי קשר עבודה יפה!

עמית - אין תחתית לגגון שלך? רשת/פלטת עץ?
כבעלים של רכב זהה שגם מועמס בציוד אם יש משהו שאין לנו זה מנוע... אלא אם אתה בנזין :-)

צודק ב 100% צריכה להיות רשת מעויינים זה הדבר האחרון שנשאר...יהיה בקרוב.
אני על סולר 125 כ"ס, בהחלט לא מספיק אבל מסתדר עם מה שיש.

גגון מקורי של טולה??? הייתי שמח לראות את זה

ציטוט:

---

נכתב במקור על ידי MOSHIKO.L

גגון מקורי של טולה??? הייתי שמח לראות את זה

---

אין להשיג
ב95 ו96 בעיקר בקצרים זה היה תוספת ויש בודדים כאלה בארץ, רשום על זה מיצובישי, והוא מאסיבי ביותר ומתאים ,ובירור קצר מסתבר שטולה ייצרו את זה.
לא ניתן להשיג יותר גם דרך החברה, חבר פנה לפני שנתיים.
בכל מקרה אם תרצה לראות אתה מוזמן
