בניית גגון למיצובישי פאגרו Q

[amit67]

הי חברים רציתי לשתף אותכם בתהליך בניית הגגון שלי.
ראיתי תמונות והסברים על איך ומה לעשות ולקחתי על עצמי(עם עזרה ) לתכנן ולבצע לבד.

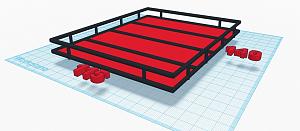

זה התחיל משרטוט תלת מימד של מה אני רוצה לעשות:



והמשיך לבחירת החומרים:
2 מוטות ברזל מגלוון (6 מ' כל מוט) 2*2 ס"מ = 187 ש"ח כולל החיתוך
קיבלתי אותם חתוכים בזוית 45 מעלות המוטות תמיכה הקטנים בגובה של 10 ס"מ.
בנוסף לשרטוט המקורי הכנסתי גם תמיכת משולשים על החלק העליון.

קניתי את התומכות למרזב ממ.קרן בחור נחמד מאד. 300 ש"ח(היה צריך להתאים אותם לגובה שרציתי(להוסיף עוד חור להנמכה)

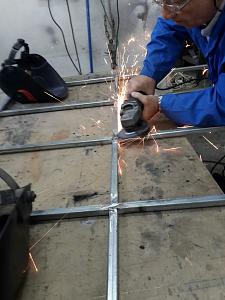

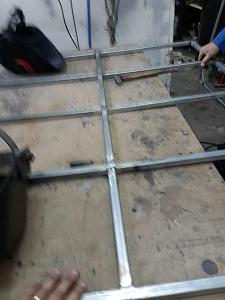

ויאללה מתחילים לעבוד...

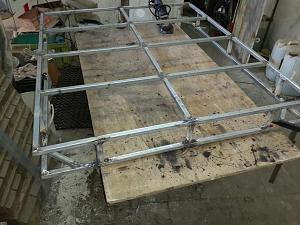

אחרי שהמסגרת הייתה מוכנה בדקנו את ההתאמה שלה לגג.

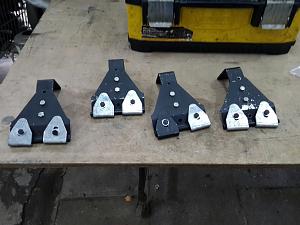

הבנו שיש לנו בעיה עם החיבורים לגג המתאמים שקניתי היו קצרים מדי.

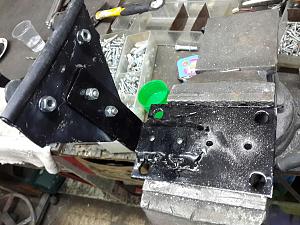

אז מצאנו 4 פלטות ברזל עם 4 חורים וביצענו הארכה בריתוך.

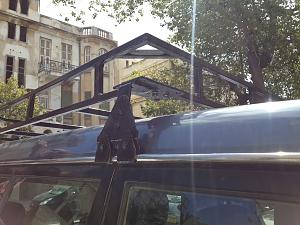

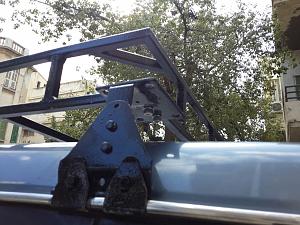

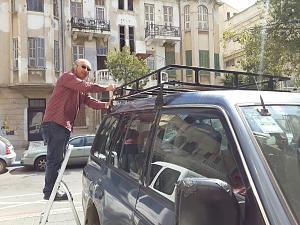

וככה זה נראה כשהכל מוכן ומורכב על האוטו







אז לכל מי שיש קצת ידע טכני וחוש כיוון תדעו שזה אפשרי וגם יוצא לא רע בכלל.
חוץ מזה שזמן איכות עם אבא שווה כל שקל!

עמית

[liontamer84]

נראה שעשית אחלה עבודה.

סחטיין!

[glaydi]

הי חברים רציתי לשתף אותכם בתהליך בניית הגגון שלי.
ראיתי תמונות והסברים על איך ומה לעשות ולקחתי על עצמי(עם עזרה ) לתכנן ולבצע לבד.
זה התחיל משרטוט תלת מימד של מה אני רוצה לעשות:



והמשיך לבחירת החומרים:
2 מוטות ברזל מגלוון (6 מ' כל מוט) 2*2 ס"מ = 187 ש"ח כולל החיתוך
קיבלתי אותם חתוכים בזוית 45 מעלות המוטות תמיכה הקטנים בגובה של 10 ס"מ.
בנוסף לשרטוט המקורי הכנסתי גם תמיכת משולשים על החלק העליון.

קניתי את התומכות למרזב ממ.קרן בחור נחמד מאד. 300 ש"ח(היה צריך להתאים אותם לגובה שרציתי(להוסיף עוד חור להנמכה)



ויאללה מתחילים לעבוד...







אחרי שהמסגרת הייתה מוכנה בדקנו את ההתאמה שלה לגג.
הבנו שיש לנו בעיה עם החיבורים לגג המתאמים שקניתי היו קצרים מדי.
אז מצאנו 4 פלטות ברזל עם 4 חורים וביצענו הארכה בריתוך.



וככה זה נראה כשהכל מוכן ומורכב על האוטו







אז לכל מי שיש קצת ידע טכני וחוש כיוון תדעו שזה אפשרי וגם יוצא לא רע בכלל.
חוץ מזה שזמן איכות עם אבא שווה כל שקל!

עמית

יפה.
מהר מאד תגלה שהתושבות שמחברות את הגגון לרכב חלשות מדי.
בניתי גם כן והחלפתי אותן לאחר שבירה פעמיים. בפעם השלישית חיזקתי אותן.
לסיכום ההיתי אומר ששווה לשלם 2800 שח עבור גגון מבעל מקצוע

[Saar]

לא כל אחד רוצה/יכול לשלם 2800 ש״ח על גגון לבעל מקצוע.
תדאג לתושבות חזקות בהתאם למשקל שאתה מתכנן לשאת ותהנה.

[LIRON5721]

עבודה יפה!

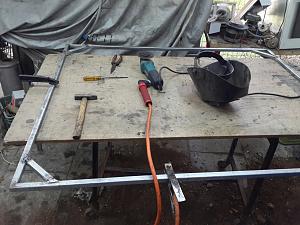

הנה תמונה של גגון שאני וחבר בנינו, 3שעות 250 ש"ח חומר.

[opl]

מה המשקל העצמי של הגגונים שלכם? ומה אתם סוחבים שאתם צריכים גגונים כאלה מאסיביים?

[drorbo]

כל הכבוד
והנה דוגמה לגגון לדיפנדר שבניתי
קובץ מצורף 96920קובץ מצורף 96921
קובץ מצורף 96922

הכל מאלומיניום מחזיק אוהל גג גדול 180*123 ס"מ ועוד מקום להעמסה

[GodsFather]

יפה מאד לכולם!

מצטרף לשאלה לגבי המשקלים על הגג - כמה הגגון שוקל ?

[amit67]

קודם כל תודה לכל המפרגנים

לשאלתכם:
משקל הגגון שלי הוא כ 20-25 קילו לא ממש כבד אני מרים אותו לבד על הגג.
הוא מיועד בעיקר לסחוב בטיולים מה שתופס מקום בתוך האוטו ולא שוקל המון + איזה מיכל מים.

glaydi
התושבות האלו הן תושבות HEAVY DUTY עשויות ברזל 4 מ"מ עם תפיסה של ברגים מחוזקים + שייבות קפיץ ואומים עם נעילה.
לא נראה לי שיתפרקו בזמן הקרוב.

עמית

[GodsFather]

20-25 ק"ג... חתיכת משקל ידידי, גם אם זה קל לך.

בכל מקרה, אין ספק שהוא חסון מאד

[amit67]

GodsFather

לרכב במשקל 2.4 טון 25 קילו זה לא משהו שמרגישים או שמשפיע על התנהגות הרכב...

עמית

[GodsFather]

כשאתה שם את המשקל הזה בנקודה הכי גבוהה של הרכב, זה משפיע, בשפצים בעיקר.

[cgp]

כשאתה שם את המשקל הזה בנקודה הכי גבוהה של הרכב, זה משפיע, בשפצים בעיקר.

צודק 100%
אתם מתבלבלים במונח בין גגון לעריסה
גגון -- הפסי רוחב שתופסים את העריסה( גגון)
מה שנתפש על הגגון --- עריסה.
אני אחד מבני המזל שיש לו גגון מקורי של טולה שיוצר במיוחד לפאגרו, על זה עריסה מאלומיניום איזור ה 1000 שח.
זה משמש למסעות לתיק בסגנון צימיגג, כל ציוד השינה , אוהלים, תיקים, מקלחת, מנגל ואולי עוד גריקן .
וזה מידיעה שלא רוצה להוסיף יותר מדי משקל על הגג בעיקר בגלל השפצים.

נכון לא מיועד למשקלים כבדים, אבל חטאתי כבר והעברתי עליו שידה מעץ מלא -- פעם אחרונה
ובלי קשר עבודה יפה!

[opl]

עמית - אין תחתית לגגון שלך? רשת/פלטת עץ?
כבעלים של רכב זהה שגם מועמס בציוד אם יש משהו שאין לנו זה מנוע... אלא אם אתה בנזין :-)

[amit67]

צודק ב 100% צריכה להיות רשת מעויינים זה הדבר האחרון שנשאר...יהיה בקרוב.
אני על סולר 125 כ"ס, בהחלט לא מספיק אבל מסתדר עם מה שיש.

[MOSHIKO.L]

גגון מקורי של טולה??? הייתי שמח לראות את זה

[cgp]

גגון מקורי של טולה??? הייתי שמח לראות את זה

אין להשיג
ב95 ו96 בעיקר בקצרים זה היה תוספת ויש בודדים כאלה בארץ, רשום על זה מיצובישי, והוא מאסיבי ביותר ומתאים ,ובירור קצר מסתבר שטולה ייצרו את זה.
לא ניתן להשיג יותר גם דרך החברה, חבר פנה לפני שנתיים.
בכל מקרה אם תרצה לראות אתה מוזמן
