מרחק בין מניפה לרדיאטור CJ

**boaz avrahami** · 09-12-17, 16:31

נמרוד כתב לך את זה.
הכיוון הנכון של המניפה הוא עם הראשים של הבורג קדימה אבל אם תרכיב אותה ככה הכנפיים ידחפו אוויר במקום לשאוב.

כרגה זווית ההתקפה של המניפה היא זווית הנטישה של הכנפיים. המניפה לא מיועדת לזה.

בקיצור, תחליף למניפה מתאימה ...

Jeep Grand Cherokee ZJ 98 V8
Honda TRX300EX

**zivo** · 09-12-17, 19:46

נכתב במקור על ידי נמרוד

היא מורכבת הפוך, אבל אם היא תורכב כשהיא בכיוון הנכון - היא תדחוף אויר במקום למשוך. כי היא לא מתאימה לכיוון הסיבוב של המנוע.

מנוע סיקס סטנדרטי מסובב את המניפה עם כיוון השעון (מבט מחזית הרכב) והמניפה הזאת היא מניפה שנועדה למנועים שמסובבים נגד כיוון השעון.

נמרוד,
ללא שום קשר לבעיית הקירור, אני מצטרף לשאפו של בועז, כל הכבוד על האבחנה.
פשוט השאלה שלך לאיזה כיוון המנוע מסתובב היתה קצת תמוהה. היה ברור שהמניפה יונקת.
הנקודה שהמרחק לא נכון בגלל שזו מניפה הפוכה, שמורכבת הפוך מהכיוון הנכון שלה, היתה לא ברורה.

PW · 09-12-17, 20:22

נכתב במקור על ידי נמרוד

אחת משתיים: או שהמניפה לא מתאימה לרכב, או שהיא מורכבת הפוך!

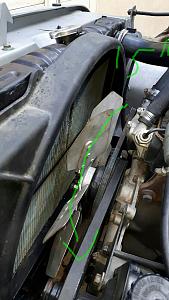

בתמונה הזאת, סמן בחץ לאיזה כיוון היא מסתובבת.

Sent from my LG-H815 using Tapatalk

המניפה מורכבת הפוך. הפיכה של המניפה הנוכחית כאשר החלק הקדמי הנוכחי הופך לאחורי (180 מעלות) לא ישנה את כיוון תנועת האויר מכיוון שכיוון הסיבוב לא משתנה גם הוא. רק היעילות תגבר.

(בועז, תבדוק שוב מה כתבת.... אם צריך, קח מאוורר ביתי ותראה...)

**talb_s** · 09-12-17, 20:46

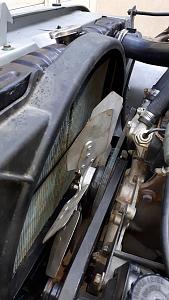

זו המניפה 17"

Click image for larger version.

Name: 17.jpg
Views: 131
Size: 679.5 קילובייט
ID: 117700

**talb_s** · 09-12-17, 20:55

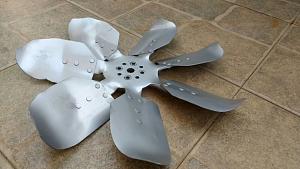

בתמונה שהמניפה על הרצפה החלק שפונה כלפי מעלה הורכב לכיוון הרדיאטור.

Click image for larger version.

Name: 17-2.jpg
Views: 131
Size: 177.2 קילובייט
ID: 117701

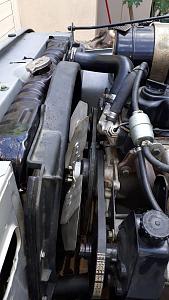

ופה המניפה 15" מורכבת:

Click image for larger version.

Name: 15.jpg
Views: 136
Size: 218.3 קילובייט
ID: 117702

**talb_s** · 09-12-17, 21:00

בקיצור, במידה וארכיב אותה הפוך הרווח כמובן ישתפר ועדיין תיהיה יניקה??? ואפילו הגברת יעילות היניקה? ההגיון שלי אומר שהכיפוף בקצוות חייב להיות לכיוון של הרדיאטור.... לא?

לצורך העיניין אני גם יכול להחליף אותה למניפה אחרת בחינם .

**חנן-ג'יפולוג** · 09-12-17, 21:15

חולק על דעתם של בועז ונמרוד, ומצטרף לpw.
המניפה הזו כן מיועדת לסיבוב עם כיוון השעון במבט מקדימה.
יתכן שהיא מותקנת הפוך, על זה אני לא חולק, אבל היפוך מניפה לא ישנה אותה מיונקת לדוחפת ולהיפך. רק ישנה יעילות.

**boaz avrahami** · 09-12-17, 21:19

אין ספק שסיבוב 180 מעלות ישאיר את כיוון הזרימה...

עדיין לדעתי הכנף התוקפת היא לדעתי הכנף הנוטשת.
המאוורר צריך לשבת לדעתי הפוך כפי שכתבתי בהודעה 16

Jeep Grand Cherokee ZJ 98 V8
Honda TRX300EX

**חנן-ג'יפולוג** · 09-12-17, 21:20

זו תמונה של מניפה שמיועדת לסיבוב נגד כיוון השעון:

**talb_s** · 09-12-17, 21:28

מישהו יכול להעלות תמונה מזווית זהה של מניפה 17" מותקנת בCJ, בכדי שנלמד את ההבדלים.

חנן מה לדעתך יקרה ליעילות היניקה במידה וההפוך את המניפה?

המון תודה חברים.

**נמרוד** · 09-12-17, 21:28

P וחנן צודקים. המניפה פשוט הפוכה.

**talb_s** · 09-12-17, 21:43

טוב אנסה להרכיב אותה הפוך ואעדכן.

**six 4 life** · 09-12-17, 21:54

נכתב במקור על ידי נמרוד

P וחנן צודקים. המניפה פשוט הפוכה.

אל תתקפל ככ מהר בגלל לחץ חברתי...

אתה דווקא לא טועה.
המניפה מורכבת אצלו נכון, וההוכחה לזה היא שהכנפיים יושבות לפני זרועות הבסיס והניטים מחוברים בכיוון הנכון - מכיוון חזית הכנף אל בסיס המניפה.
סיבוב המניפה אופקית ב180 מעלות ישים את הכנפיים מאחורי זרועות הבסיס שלהן וכיפוף קצה הכנפיים שאמור לעזור באיסוף אויר אל מרכז המאוורר יפנה לאחור ויהיה לא רלוונטי.

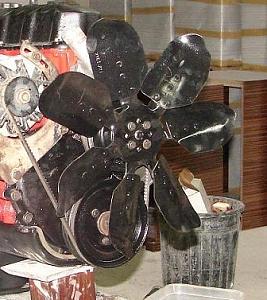

מצורפת התמונה היחידה שיש לי של מניפה מקורית של CJ ובה אפשר לראות את כיוון הכנפיים בכיוון סיבוב המנוע והקצוות שלהן עדין פונות לפנים ולא לאחור.
לא טעית, המניפה לא של CJ.

Click image for larger version.

Name: DSC00907.jpg
Views: 139
Size: 72.8 קילובייט
ID: 117703

בכל אופן את בעיית המרווח מהדוד העליון שלו זה לא פותר , ובעניין המרווח אני יותר מבטוח שהספייסר שלו פשוט עבה מדי, המקורי בערך חצי ממנו אם לא פחות.

**ד ו ר ו ן** · 09-12-17, 22:08

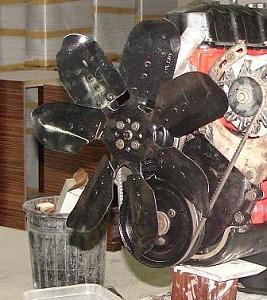

ועכשיו?

Click image for larger version.

Name: DSC00907.jpg
Views: 132
Size: 71.4 קילובייט
ID: 117704

**six 4 life** · 09-12-17, 22:12

עכשיו סיבבת לא רק את המאורר אלא גם את סיבוב המנוע.

**boaz avrahami** · 09-12-17, 22:26

ארז, תחשוב על איזה צד של הכנף זורם האוויר והאם הצד הזה כרגע חלק או מופרע על ידי הפלאח

Jeep Grand Cherokee ZJ 98 V8
Honda TRX300EX

**six 4 life** · 09-12-17, 22:32

הצד החלק (חזית הכנף) הוא זה שעובד ויוצר ואקום תוך כדי סיבוב והצד הפנימי של הכנף אוסף ולכן אם תשים לב גם הניטים מוחלקים. המניפות האלו יכולות להיות מורכבות רק בכיוון אחד וזה כשהכנפים יושבת לפני התושבות שלהם והניטים פונים אחורה לכיוון המנוע.

**six 4 life** · 09-12-17, 22:45

טוב, התמונה שהבחור צירף מבלבלת ומטעה בהחלט בגלל שהיא מאחור, אבל אחרי כמה דקות של השוואה בין התמונות יש לו מניפה זהה לזו שצירפתי, והיא בוודאות לא הפוכה.
אם היה מעלה תמונות ברורת יותר של המאורר עצמו היה אפשר לראות את זה בשלב הרבה יותר מוקדם.

**ronbs** · 10-12-17, 14:32

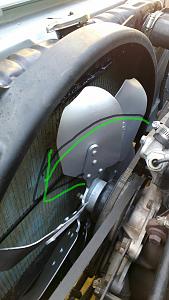

אולי זה יעזור תמונה של הגיפ עם מניפה 15

Click image for larger version.

Name: m1.jpg
Views: 139
Size: 102.9 קילובייט
ID: 117714

Click image for larger version.

Name: m2.jpg
Views: 143
Size: 102.1 קילובייט
ID: 117715

**ד ו ר ו ן** · 10-12-17, 16:01

הכונס לא נראה יעיל בכלל מול המניפה הזו.
המניפה לא יכולה לייצר שאיבה טובה דרך הרדיאטור עם כזה מרווח.

אמנם רכב אחר, אצלי הכונס מגיע מעל למניפה, והמרווח לשוליים שלה קטן בהרבה.
