מפת פיוזים ווינר 99 או אם יש למישהו ספר רכב?

**Abu-Jhon** · 25-05-18, 13:17

שלום לכולם,

הווינר שלי סובל מזליגה שרוצחת לי מצברים, מצאתי את הפיוז האחראי לצרכנים אבל אין לי את מפת הפיוזים...
יש לי service manual שמצאתי ברשת אבל באופן מאוד מוזר לא מצאתי שם את מפת הפיוזים...

מי שיכול להעביר את המידע שיבורך!

ווינר 1999
דיזל 2.4
ידני

**נדב ש.** · 25-05-18, 19:52

כשאתה שולף את הפיוז מה מתנתק לך ברכב?
אולי לפי זה יהיה אפשר לדעת...

**boaz avrahami** · 25-05-18, 21:24

האוטו שלך נקרא לפי קוד היצרן D22 ומשווק בעולם תחת שמות שונים. ווינר זהו שם רק בישראל.
באוסטרליה באותו שנתון זה Navara

בארהב עם מנועי בנזין נקרא Frontier.

לא השרעתי יותר מדי בחיפוש אבל עלו לי שני אלו

Jeep Grand Cherokee ZJ 98 V8
Honda TRX300EX
4Z7BOZ

**Abu-Jhon** · 26-05-18, 11:27

בועז, האמן לי שחיפשתי... בשל הבדלי הדגמים והשמות כפי שציינת, למרות כמעט שעה של חיפוש לא מצאתי!! ואכן מה שמצאת לא דומה למה שיש אצלי, אז בשיטה שהציע נדב, נראה כי הפיוז אחראי על מערכת כניסה "חכמה" לרכב (נמצאת בתא הנוסע מקדימה ליד רגל ימין) שאחראית על כיבוי והדלקת האור הפנימי בין היתר. ולמרות שאינה מפעילה את האור הפנימי, הצריכה מגיעה ל 0.3 אמפר!

בינתיים פשוט ניתקתי את הפיוז (לא מפריע לנסיעה\ אורות וכד')

תודה לשניכם!

אגב מצאתי Service Manual שמשום מה גם בו לא מופיע מקרא של תיבת הפיוזים... אלא באופן עקיף , מתואר כל מעגל חשמלי ברכב לאיזה פיוז. לא ברור לי עדיין שאכן זהה לווינר שלי אני אעלה בפוורום בהמשך למי שמעוניין

**boaz avrahami** · 26-05-18, 11:53

צלם את קופסת הפיוזים והמכסה שלה משני הצדדים

**נדב ש.** · 26-05-18, 12:27

תבדוק טוב אם בעבר היתה מותקנת מערכת איתור לרכב, מניסיון שלי כשהסוללת גיבוי שלהם מתרוקנת הם מתחילות "לישתות" את המצבר, חפש חיווט לא מקורי, כנראה שהיתלבשו וחיברו אותה על הפיוז הזה.

**Abu-Jhon** · 28-05-18, 10:38

לאחר שהתברר כי אותו מעגל מעביר מתח גם לאור רברס (ומצלמת רברס...) ולך תדע מה עוד, החלטתי פשוט לנטרל את כל הקו בעת מנוחה.
חיברתי את הקו דרך ממסר שמופעל רק בעת פתיחת נעילת האוטו עם השלט - (קיצור לאדמה דרך מפסק יחידת פתיחת\נעילת דלת)

ובא לציון גואל. לא הכי אלגנטי אולי, אבל עובד. צריכת הזרם כאשר האוטו כבוי (ונעול

ירדה כמעט לאפס. (70 מיליאמפר)

Click image for larger version.

Name: IMG_20180528_085635.jpg
Views: 469
Size: 860.0 קילובייט
ID: 119773

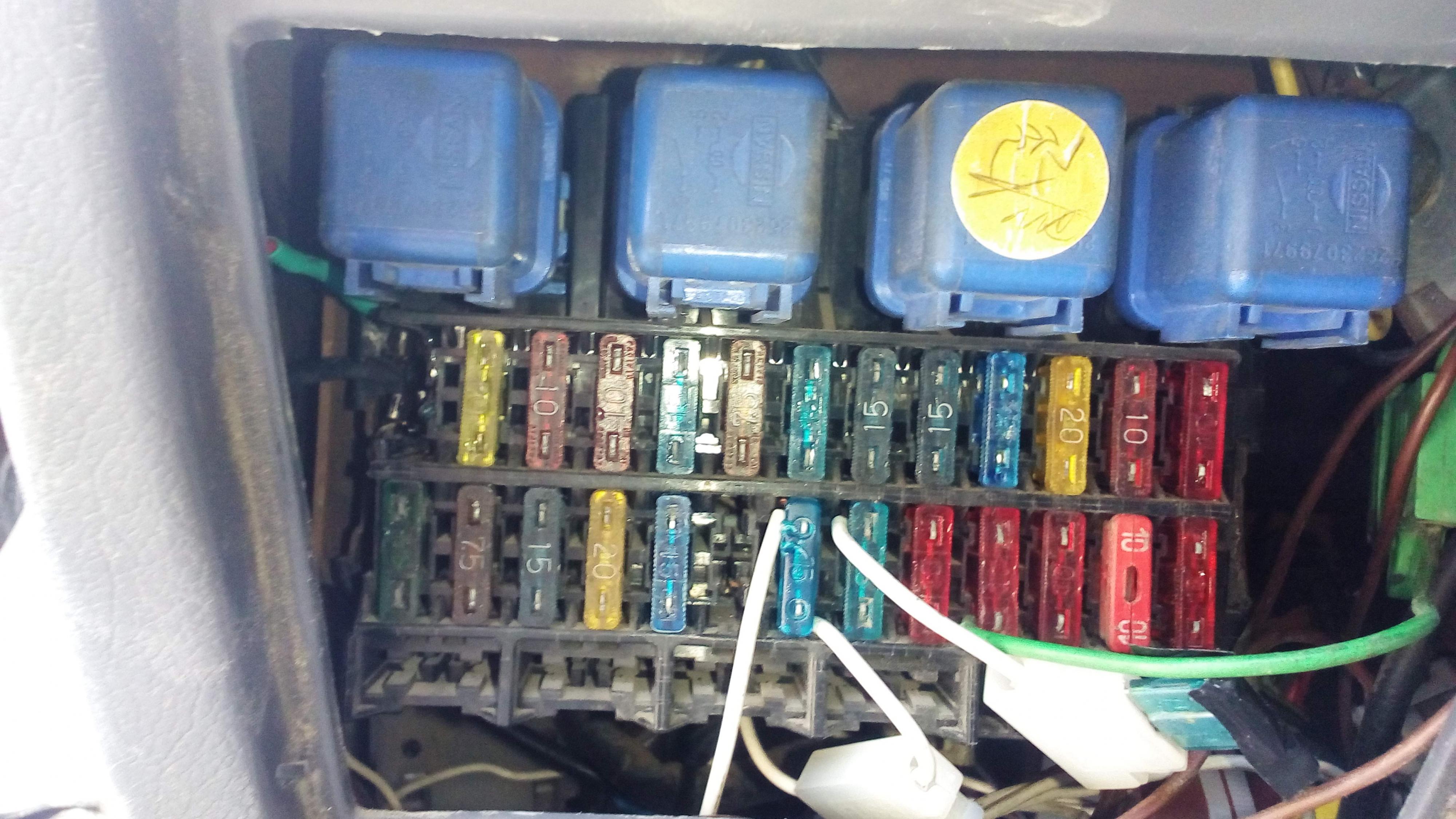

אני מצרף תמונה של קופסת הנתיכים , אשמח אם יש למישהו "מפת נתיכים" תואמת - בדרך כלל במכסה הקופסא, אצלי אין.

שוב תודה לכולם!

**boaz avrahami** · 28-05-18, 19:00

תבדוק אם זה מתאים
( שים לב לכיתוב בצד מה למעלה).

החיבורים שעשית בקופסת פיוזים זה עבודה ערבית שעלולה לשרוף לך את האוטו.
יש גשרונים שהם מעין פיוזים קטנים שמאפשרים ״לגנוב״ מתח מהפיוז בלי לוותר על הפיוז ובלי לחבר חוטים בצורה מרושלת כמו זו.
