הוספת שעון טורים

[itay]

שלום לכולם
אחרי שכבר עשיתי חיפוש בפורום לגבי שעון טורים ומד סל"ד, הבנתי שצריך לחבר את השעון לכוהייל.
השאלה שלי היא לאן בכוהייל כי יש בו כמה חוטים
הרכב סמוראי 89 קצר.
כמו כן בשעון שקניתי אצל פרוחזאד בת"א יש 4 חוטים:
A - שחור - שמתחבר למינוס.
B - ירוק - שאמור להתחבר לכוהייל.
C - אדום - שמתחבר לפלוס דרך הפיוזים בצורה די מוזרה ( מצורף הסירטוט)
D - לבן - שאני הבנתי לפי הסרטוט שהוא מתחבר לאורות.
1. האם אני צודק לגבי D?
2. איך בדיק הפלוס מתחבר ולמה אי אפשר לחבר ישירות למצבר?
3. איפה בדיוק מתחבר לכוהייל?

תודה רבה.
איתי.

[shachar]

למה מוזרה

אמור להתחבר ל + דרך הפיוזים = הגיוני
אמור לקבל מתר רק שהסוויץ פתוח = מאוד הגיוני (אגב אתה יכול להיות רגוע שהסל"ד 0 כשהסוויץ סגור)

את D תחבר לתאורת לוח שעונים כדי שהתאורה הפנימית תפעל רק כאשר אורות דלוקים. לחלופים יחד עם חבור ה + ואז האור דולק קבוע כשיש מתח למד סלד.

[רפי47]

ואת החוט המקבל אות סל"ד בסליל ההצתה (קויל) אתה מחבר לזה שמסומן עליו - או D
(מינוס או דיסטריביוטור). זה בעצם החוט מסליל ההצתה אל המפלג.
בברכה - רפי לין

[GodsFather]

ותשים לב שהחיבורים שאתה עושה לתיבת פיוזים הם יציבים ולא ארעיים כדי שלא תתיך את תיבת הפיוזים/ספציפית מיקום הפיוז של אורות ה"דשבורד" כמו שקרה לי...

:sad:

[kruvi]

מצטרף לשאלה בקשר לחיווט
ברשותי סמו 87 קצר, קניתי דרך האינטרנט שעון טורים שהגיע ללא הוראות
הרכבה מפורטות.
ישנם 5 חוטים שיוצאים

אדום ושחור (שהם קצרים מהשאר)
אני מניח שהשחור מינוס והאדום ל + של האורות

עוד 3 חוטים (יותר הרוכים)
1- אדום
2- שחור
3- ירוק
מה צריך לחבר עוד + לא נראה לי הגיוני?????

מישהו נתקל פעם בשעון כזה????

אשמח לתשובות.
איתי

[itay]

מצטרף לשאלה בקשר לחיווט
ברשותי סמו 87 קצר, קניתי דרך האינטרנט שעון טורים שהגיע ללא הוראות
הרכבה מפורטות.
ישנם 5 חוטים שיוצאים

אדום ושחור (שהם קצרים מהשאר)
אני מניח שהשחור מינוס והאדום ל + של האורות

עוד 3 חוטים (יותר הרוכים)
1- אדום
2- שחור
3- ירוק
מה צריך לחבר עוד + לא נראה לי הגיוני?????

מישהו נתקל פעם בשעון כזה????

אשמח לתשובות.
איתי

תן תמונה ותחפש מקט/דגם של השעון. אם אתה מוצא תריץ אותו בגוגל וסביר להניח שאחרי כמה דקות תמצא הוראות הרכבה.
בגדול יש שימוש לארבעה חוטים :
+
-
אות מהכויל
+ מהאורות.

איתי.

[shmil]

אדום ושחור (שהם קצרים מהשאר)
אני מניח שהשחור מינוס והאדום ל + של האורות
נכון, האדום מקבל + רק כשאור דלוק, ומאיר את לוח השעון.

עוד 3 חוטים (יותר ארוכים)
1- אדום - מקבל + כשהרכב דלוק, קרי - +אחרי סויץ'.
2- שחור - מינוס.
3- ירוק - מתחבר על הקוטב השלילי של הכויל. זה הקוטב שמקבל פיקוד מהמודול.
מה צריך לחבר עוד + לא נראה לי הגיוני?????

מישהו נתקל פעם בשעון כזה????

אשמח לתשובות.
איתי

ברור?

[מורארט]

לך לחשמלאי תן לו כמה גרושים והוא יגיד לך בדיוק איך לחבר בלי לעשות נזק
אם אתה צריך אני מכיר אחד אבא של חבר טוב שלי מחולון
ונטורה 035568971 ובכלל תמיד עדיף שיהיה עוד חשמלאי בקנה
שיהיה בהצלחה

[kruvi]

ברור כשמש....

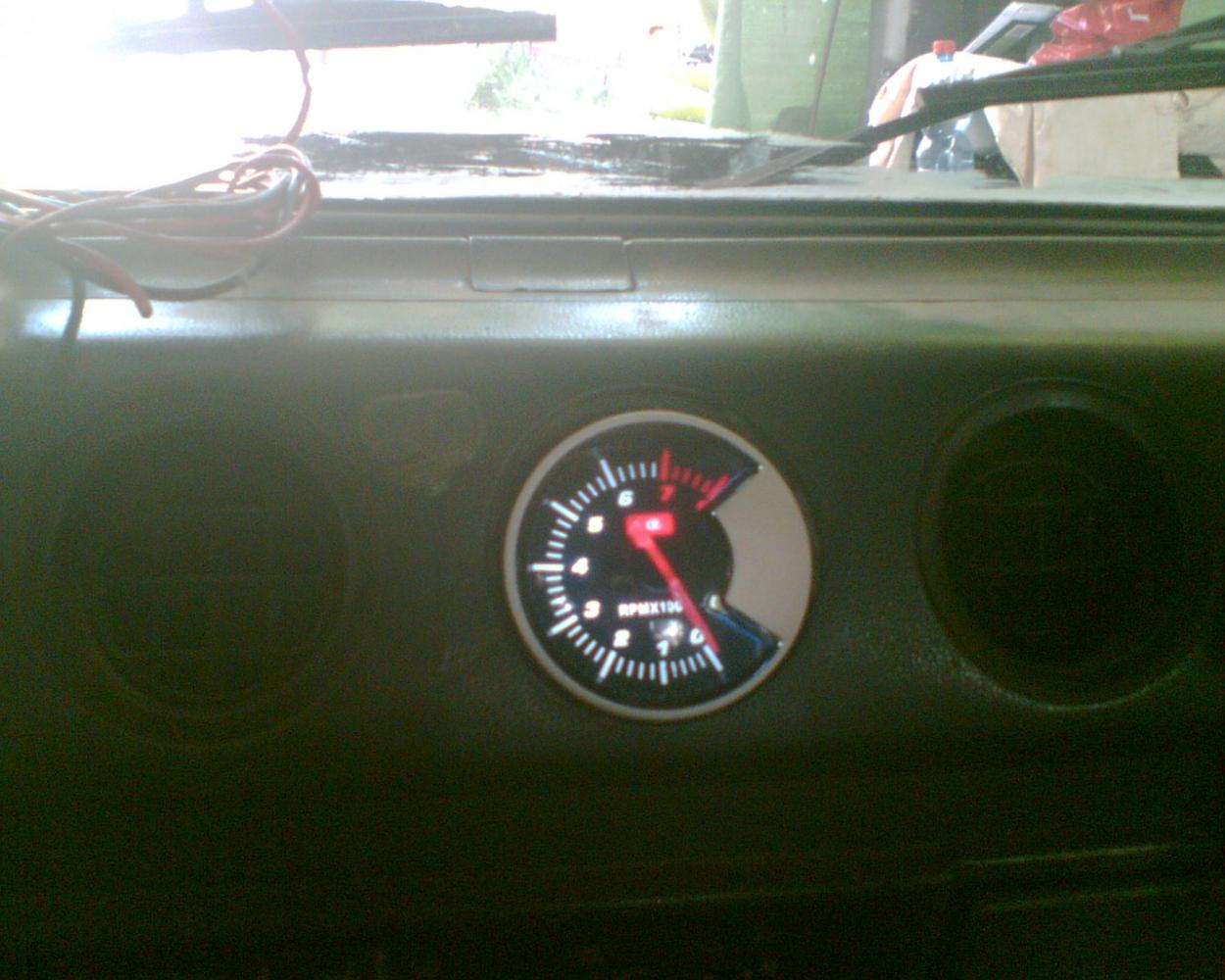

תודה רבה ,השעון עובד פצצה
אחלה סופ"ש שיהיה

איתי
