    Default מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    כמה פעמים קרה שהייתם צריכים דווקא בשטח שאין נגישות לבלון גז וציוד נוסף לבצע חיתוך או חירוץ/הסרה של ריתוך ישן ?
    כמה פעמים באמצע עבודת ריתוך הייתם צריכים לחתוך משהו והתעצבנתם שצריך עכשיו להביא את הציוד "הנוסף" על מנת לבצע חיתוך ?

    בנוסף למגוון הגדול של אלקטרודות שמשמשות לחיבור מתכות, ישנה גם קבוצה של אלקטרודות שתפקידה הפוך, להפריד בין מתכות.
    קבוצה זו משמשת לחיתוך,חירוץ וניקוב פלדות מסוגים שונים.

    עיקרון הפעולה של אלקטרודות אלה הינו יצירה של קשת חשמלית בעלת טמפרטורה של כמה אלפי מעלות צלזיוס.
    קשת זו מתיכה את הפלדה של העובד. בנוסף, ציפוי האלקטרודה עשיר בצלולוזה שבזמן שרפתה הקשת החשמלית יוצרת כמות גדולה של גזים הדוחפים את אמבט הריתוך הנזיל ממקומו ומפנים מקום לקשת החשמלית להמשיך ולהתיך את חומר העובד.

    ציפוי האלקטרודה (הפלקס) מתוכנן כך שקצב ההתכה של תיל הליבה של האלקטרודה מהיר יותר מקצב השרפה של חומר הציפוי, כתוצאה נוצר בקצה האלקטרודה גביע שמאפשר לאלקטרודה לחדור לאמבט הריתוך מבלי ליצור קשר חשמלי ומונע הידבקות של האלקטרודה לעובד.
    אפשר להשתמש באלקטרודה הנ"ל על מכוון גדול של פלדות, כגון: פלדות שריון שמתחסמות באוויר, פלדות אל חלד, יציקות ברזל ופלדה, פלדות מחוסמות, אלומיניום, נחושת ועוד.

    האלקטרודה Z-2001 מתאימה לחירוץ ( עובדים עם זרם DC ידית (-)).
    האלקטרודה Z-2002 מתאימה לחיתוך וניקוב. (עובדים עם זרם DC ידית (+)).

    נתונים לגבי חיתוך וניקוב:

    קוטר אלקטרודה במ"מ ----- זרם מינימאלי באמפר ----- עומק חיתוך או ניקוב
    2.5---------------------- 120----------------- 6 מ"מ
    3.25--------------------- 170 ----------------12 מ"מ
    4.0---------------------- 190 ----------------25 מ"מ
    5.0---------------------- 275---------------- 40 מ"מ

    השטח שעבר תהליך של חיתוך, ניקוב או חרוץ מתקבל נקי ובדרך כלל אינו דורש השחזה נוספת, באלקטרודות לחרוץ משתמשים להסרת ריתוכים ישנים, הרחבה של סדקים לצורכי תיקונים, הכנת פאזות לריתוך ועוד'.

    שימוש באלקטרודות הנ"ל מחמם את העובד וחוסך בהרבה מקרים את הצורך בחימום מוקדם של העובד לפני הריתוך.
    אלקטרודות אלה נוחות לעבודה בשטח, אינן דורשות שימוש באוויר דחוס או חמצן ואינן דורשות ציוד מיוחד פרט לרתכת DC רגילה.

    ניקוב מתבצע על ידי הכנסת האלקטרודה לאמבט הריתוך עד לחדירה מלאה של העובד, נזילה שלה האמבט המותך דרך החור שנוצר והגדלת קוטר החור בהתאם לצורך.

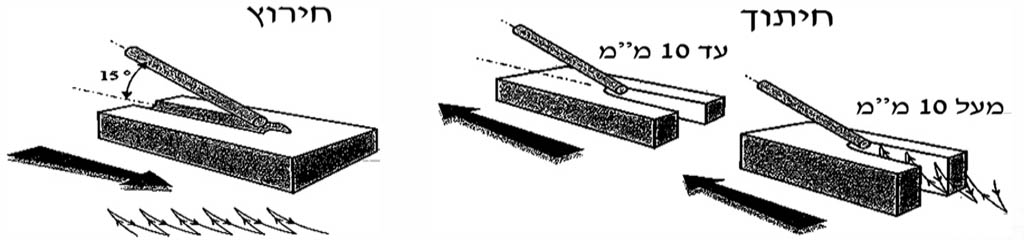

    צורת העבודה עם האלקטרודות מתוארת בתרשימים המצורפים.

    בברכה,
    רועי
    Attached Thumbnails Attached Thumbnails Click image for larger version.

Name:	hirotz.jpg
Views:	401
Size:	67.8 KB
ID:	5334
    Last edited by zika; 17-07-07 at 22:23.
    קבוצת זיקה בע"מ
    www.zika.co.il

  2. #2
    חבר רשום
    Join Date
    Dec 2006
    Location
    ראשון לציון
    Posts
    431

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    קודם כל גדול , איפו היתה בשרשור הזה http://www.jeepolog.com/forums/showthread.php?t=21434 :neutral:

    עכשיו אני רוצה תשובה כנה , האם באמת אפשר להשיג עם זה תוצאות חיתוך גבוהות ?
    אני פשוט חייב להתנסות איתם

    אור

  3. #3
    חבר רשום zika's Avatar
    Join Date
    Mar 2007
    Location
    תל אביב
    Posts
    212

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    קודם כל התחלתי להגיב להשתתף ולפתוח דיונים רק לאחר שבאמת ראינו אצלנו בחברה וחברים נוספים האירו את עיניינו לכך שיש מקום של קהילה שרוצה ידע וצריכה עזרה ושאנו יכולים גם ללמוד ממנה.
    אז .. כן.. קצת באיחור אבל טוב מאוחר מבכלל לא... לא ?
    בהחלט לאחר מיומנות וניסיון ניתן להגיע לתוצאות גבוהות והדבר מקל על העבודה כאשר אין צורך לערב דיסק או חיתוך בלהבה תוך כדי עבודה של ריתוך.
    אתה מוזמן לנסות.
    בברכה,
    רועי



    Quote Originally Posted by or65
    קודם כל גדול , איפו היתה בשרשור הזה http://www.jeepolog.com/forums/showthread.php?t=21434 :neutral:

    עכשיו אני רוצה תשובה כנה , האם באמת אפשר להשיג עם זה תוצאות חיתוך גבוהות ?
    אני פשוט חייב להתנסות איתם

    אור
    קבוצת זיקה בע"מ
    www.zika.co.il

  4. #4
    חבר רשום
    Join Date
    Dec 2006
    Location
    ראשון לציון
    Posts
    431

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    אלף תודות רועי !

    אור

  5. #5

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    ומה המחיר של חבילת אלקטרודות שכזאת ?

  6. #6
    חבר רשום
    Join Date
    Aug 2004
    Location
    כפר רות
    Posts
    236

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    Quote Originally Posted by or65

    עכשיו אני רוצה תשובה כנה , האם באמת אפשר להשיג עם זה תוצאות חיתוך גבוהות ?
    אני פשוט חייב להתנסות איתם

    אור
    אפשר להשיג תוצאות חיתוך טובות (זה לא חיתוך לייזר, אבל ישנם מצבים שזה הפיתרון האידיאלי).
    העוקץ בשימוש באלק' חיתוך הוא שצריך רתכת מאד חזקה.

    מוטי.
    בן צבי - מערכות בניה מתקדמות
    1-700-70-10-37

  7. #7
    חבר רשום zika's Avatar
    Join Date
    Mar 2007
    Location
    תל אביב
    Posts
    212

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    מחיר מחירון של האלקטרודות בקוטר 3.25 הוא סביב ה 60 שקלים לק"ג (חבילה של 4 ק"ג)
    זוהי אלקטרודה לא זולה אך השימוש בה הוא לא בתדירות וכמות של אלקטרודה רגילה...

    (מדריך מפורט לאלקטרודות מסדרה Z-2000 של זיקה יעלה בקרוב.
    קבוצת זיקה בע"מ
    www.zika.co.il

  8. #8

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    שלום
    סליחה על הבורות אולם כשהכוונה לרתכת DC האם הכוונה לרתכת אלקטרונית בלבד?
    תודה רבה
    עודד

  9. #9
    חבר רשום zika's Avatar
    Join Date
    Mar 2007
    Location
    תל אביב
    Posts
    212

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    כן רתכת DC הינה רתכת אלקטרונית.
    קבוצת זיקה בע"מ
    www.zika.co.il

  10. #10

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    כמו שאני מבין רתכת אלקטרונית תיהיה תמיד DC
    ורתכת רגילה יכולה להיות גם DC וגם AC
    ****
    רתכת רגילה היא רתכת שיש לה שנאי והיא מוציאה רק מתח AC ( מתח חילופין )
    רתכת רגילה שיש לה גם מישר זרם ושנאי יכולה ליצר גם מתח DC ( מתח ישר ) .
    *****
    רתכת אלקטרונית היא רתכת שאין לה שנאי ( טרנספורמטור ) שינוי המתח והזרם מתקבלים על ידי
    מעגלים אלקטורנים ( מתנדים ) ולכן היא נקראת רתכת אלקטורנית .
    *****
    איציק

  11. #11

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    תודה רבה על התשובה
    האם לא ניתן להשתמש באלקטרודות אלו ברתכות AC רגילות?

  12. #12
    חבר רשום zika's Avatar
    Join Date
    Mar 2007
    Location
    תל אביב
    Posts
    212

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    ישנן אלקטרודות שמיועדות לריתוך ב DC וישנן ב AC
    כמו כן יש להקפיד על כיוון הריתוך מבחינת הידיות ( למשל.. Z11 יש לרתך עם ידית מינוס !!)

    לדוגמא Z610 לצנרת שמתאימה לעבודה ברתכת DC
    והמקבילה שלה Z611 שמתאימה לעבודה ברתכת AC

    בברכה,
    רועי
    קבוצת זיקה בע"מ
    www.zika.co.il

  13. #13

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    סליחה, אבל עדיין לא ברור לי האם לא ניתן להשתמש באלקטרודות לחיתוך ברתכת AC או שיש אלקטרודות חיתוך מתאימות ל AC?
    תודה רבה
    עודד

  14. #14
    חבר רשום zika's Avatar
    Join Date
    Mar 2007
    Location
    תל אביב
    Posts
    212

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    היי עודד,
    בנוגע לאלקטרודות המיועדות לחיתוך.

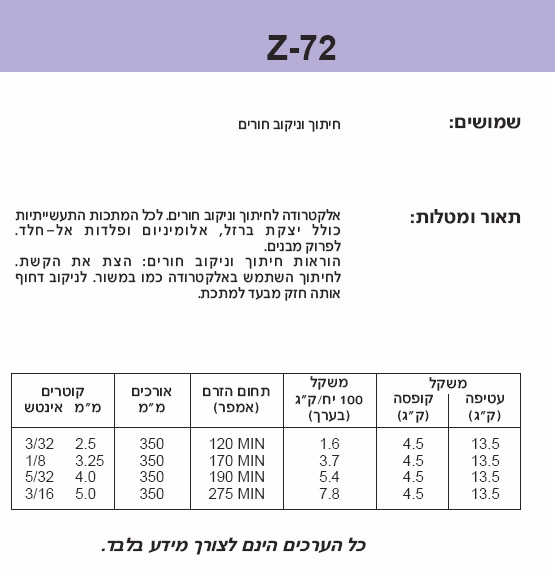

    לדוגמא Z72 מתאימה לשימוש ברתכות AC ו DC כאחד.
    מצ"ב דף טכני לאלקטרודה זו.

    בברכה,
    רועי
    Attached Thumbnails Attached Thumbnails Click image for larger version.

Name:	Z72.jpg
Views:	221
Size:	77.8 KB
ID:	5725
    קבוצת זיקה בע"מ
    www.zika.co.il

  15. #15
    חבר רשום kobiarava's Avatar
    Join Date
    May 2006
    Location
    ערבה דרומית
    Posts
    3,053

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    השאלה היא-מה רמת הגימור של השפה אחרי החיתוך, האם אחרי תפיסת מיומנות ניתן להשיג תוצאה נקיה יחסית, בלי "נזילות", נניח, לפחות ברמה של אצטילן?



    קובי


    ד"א, רועי-תודה על הקטלוגים!

  16. #16

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    מנסיון אישי של חיתוך באלקטרודה .
    זה לשימוש רק כאשר אין לך אפשרות אחרת ובמיוחד כאשר איכות החיתוך אינה חשובה .
    ****
    איציק

  17. #17

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    שלום
    מה ההבדל בין אלקטרודות לחיתוך מסוג Z2001 ל Z70/71? (מקווה שלא טעיתי בדגמים)
    תודה רבה
    עודד

  18. #18
    חבר רשום zika's Avatar
    Join Date
    Mar 2007
    Location
    תל אביב
    Posts
    212

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה


    סליחה על העיכוב במתן התשובה.
    אלקטרודות מסדרת Z-2000 נהנות מתכונות משופרות ונוחות קלה בעבודה.
    הן בעלות הרכבים כימיים וחומרים אשר מעניקים יכולת לעבודות אחזקה בהן לא בהכרח ידוע הרכבו הכימי של החומר עליו מבצעים את העבודה.
    בהתאם לכך ההבדל בין Z-2001 לבין Z-71 הינו בתכונות ההרכב של ציפוי האלקטרודה ותכונות משופרות ונוחות בעבודה.
    בנוסף, Z-2001 מגיעה במארזים קטנים של 1 "קג (בקוטר 2.5 מ"מ) לעומת Z71 שמגיעה בכמות של 3.5 ק"ג.
    אריזת Z-2000 הינה עשויה פלסטיק המשמר רמת לחות של האלקטרודה באופן איכותי יותר ומאפשר שימוש רב פעמים באריזה.

    ובלי קשר לאיכות האלקטרודה... Z-2001 מגיעה בצבע ירוק

    בברכה,
    רועי
    Last edited by zika; 20-09-07 at 11:04.
    קבוצת זיקה בע"מ
    www.zika.co.il

  19. #19

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    לא רוצה להעליב או לפגוע באף אחד אבל חיתוך באמצעות אלקט' זה מעשה שגובל בחאפריות.
    ככה לפחות אני רואה את זה. לכל כלי יש את היעוד שלו.
    למרות זאת זכורות לי כמה פעמים השתמשתי באלקט' (לבצע חור בעיקר) כאשר לא היתה לי שום אפשרות אחרת.
    לגבי החיתוך - הוא לא יוצא נקי אבל אין להשוותו לברנר (אציטלין) משום שאתה לא תשתמש בברנר לחתוך מתכת בעובי 1.5 מ"מ ( בשביל זה יש פלזמה ) ואתה גם לא תשתמש באלקט' לחתוך מתכת בעובי 5+ מ"מ.
    לכל חומר יש את הכלי שלו.

    חג שמח,
    עדי
    את הכי יפה שאת שיכורה ,
    לא מבדילה בין טוב לרע,
    גם היופי לא...

  20. #20
    חבר רשום kd2's Avatar
    Join Date
    Oct 2005
    Location
    בין קאסם לקאסם
    Posts
    3,118

    Default חוזר: מדריך טכני בנושא חיתוך וחירוץ מתכות באמצעות אלקטרודה

    עדי , הכל עניין של נכונות השימוש , אני יכול להגיד לך בוודאות שכשאתה רוצה לפרק קונסטרוקציה של ברזל עם עובי רציני אתה יכול להוריד אותו בקלות אפילו עם Z610 והרבה אמרפז ולא עם אלק' ייעודית.
    במהירות וביעילות( יחסית ).
    חתכתי ככה רצפה בנגרר חקלאי ונהנהתי מכל רגע ( ללא אצטילן וללא פלזמה בנמצא , עם דיסק הייתי שובר את הראש ,מדובר על 4 מ"מ עובי ).
    ואם אלקטרודת חירוץ אני מאמין שזה אפילו יותר מהיר.
