"הדבקת" כדור למשטח SPLINE מסובך, באסמבלי, עשן מהאוזניים.

[Erez.]

ערב טוב.
SOLDWORKS 2005.
באסמבלי,
איך ניתן להצמיד בMATE כדור קוטר 5 (לא שזה חשוב) למשטח שהוא SPLINE, לעשות לו TANGENT או משהו בסגנון.
נאמר לי שאי אפשר לבצע דבר כזה, האם למישהו יש רעיונות?
אם השאלה לא היתה ברורה, מחר בעבודה אני אצרף תמונות.

תודה, ארז.

[נמרוד]

השאלה לא ברורה, יותר נכון הבעייה לא ברורה - שים תמונות מסך באמת.

[Erez.]

יש תמונה:

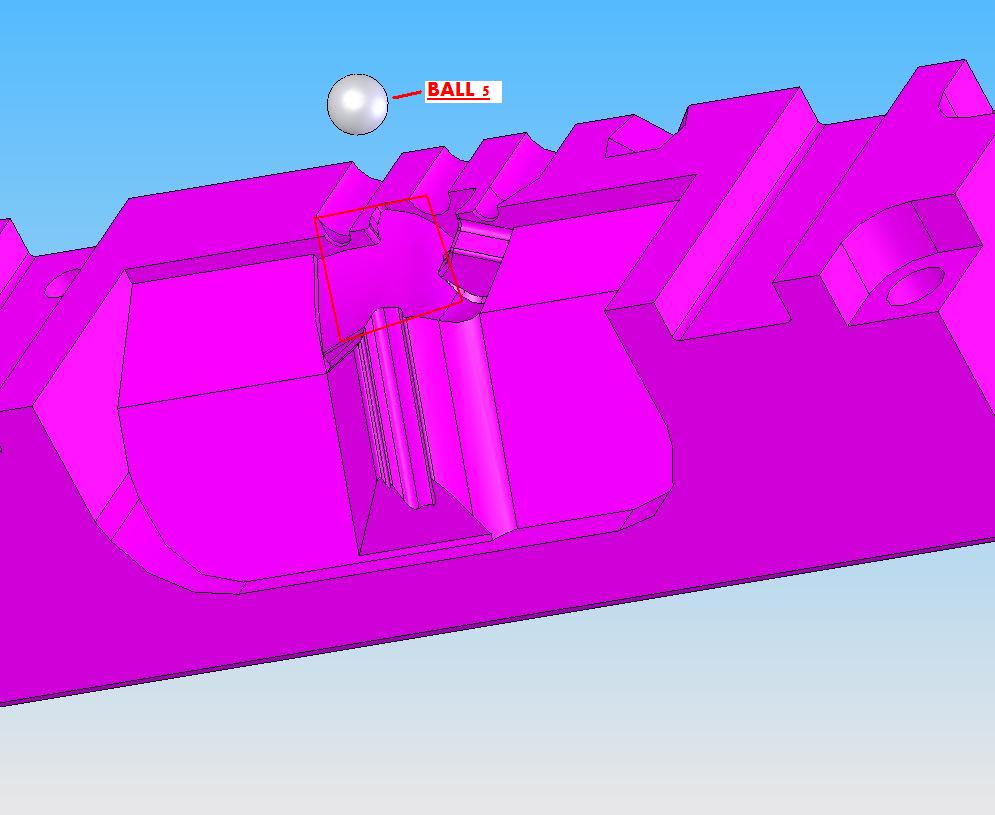

בתמונה רואים BALL קוטר 5 מ"מ, והוא צריך להיות TANGENT למשטח שמוקף בריבוע אדום על האינסרט. הכדור נועד למדידה והשיטה היום היא פשוט לקרב אותו במסך עד למצב שהוא עומד כ3-4 מיקרון מהמשטח ואז לקבע אותו, אני מקווה שיש דרך לעשות לו TANGENT כדי שיהיה צמוד למשטח המסומן.
מקווה שהייתי ברור יותר, אם לא, אני אנסה להסביר במילים אחרות.
תודה!

[נמרוד]

אם הוא לא מסכים לקבל mate של tangent, זו בעייה של השטח הספציפי הזה, והדרך שבה הוא הוגדר. אם המטרה היא בדיקה, תנסה collision detection, כשאתה מזיז חלקים אתה יכול לבחור את האופציה הזאת, ואז כל פעם שדברים נוגעים אחד בשני מקבלים על כך אזהרה. זה אמור לעבוד תמיד.

[Erez.]

מצוין, מצאתי משהו שמבוסס על מה שאמרת,

MOVE COMPONENT
מסמן את COLLISION DETECTION
מסמן את THESE COMPONENTS
מסמן את הכדור ואת המשטח
מסמן את STOP AT COLLISION ואת DRAGGED PART ONLY
ואז אני מצליח להביא אותםלמצב שהם INTERSECTED, אבל אני לא יודע אם הם חודרים אחד לשני או לא, כי נורא קשה לראות.
איך אפשר לדעת?

[נמרוד]

stop at collission משמעו נגיעה. הם נוגעים אחד בשני, לא חודרים.

[Erez.]

אני אגיד לך למה החשד שלי,
כי נוצרת עצירה ראשונה, ואז אם אני ממשיך למשוך את הכדור לכיוון האינסרט, הוא ממשיך עוד טיפה ונעצר שוב, ואז יש INTERSECTION.
