  1. #1

    ברירת מחדל הוספת פנסי רוורס

    כשקניתי את צ'אנקי (היילקס 97) פנסי הרוורס סירבו לעבוד.
    לאחר בדיקה התגלה נתק בקונקטור שמתחת לרכב, הלחמתי את החוט הסורר וציפיתי לראות שינויים מרחיקי לכת בנוגע לתאורת רוורס.
    אז ציפיתי!!! התאורת רוורס בהיילקס מטרה שיראו שאתה נוסע רוורס ולא שאתה תראה לאן אתה נוסע.
    אז החלטתי להתקין שתי פנסי רוורס שיופעלו עם מתג מואר.
    הפנסים הותקנו עם ריליי וחוטים עבים.

    ככה זה נראה.

  2. #2

    ברירת מחדל תגובה: הוספת פנסי רוורס

    קובץ מצורף 72101



    כיום המצב שניתן לנסוע אחורה גם במקום ללא תאורה כלל , ואין הרגשה של חוסר אור.

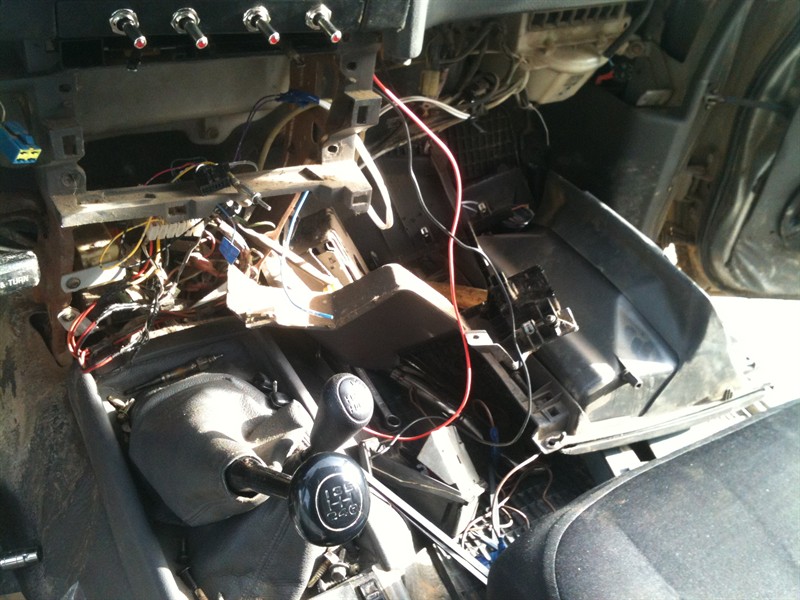

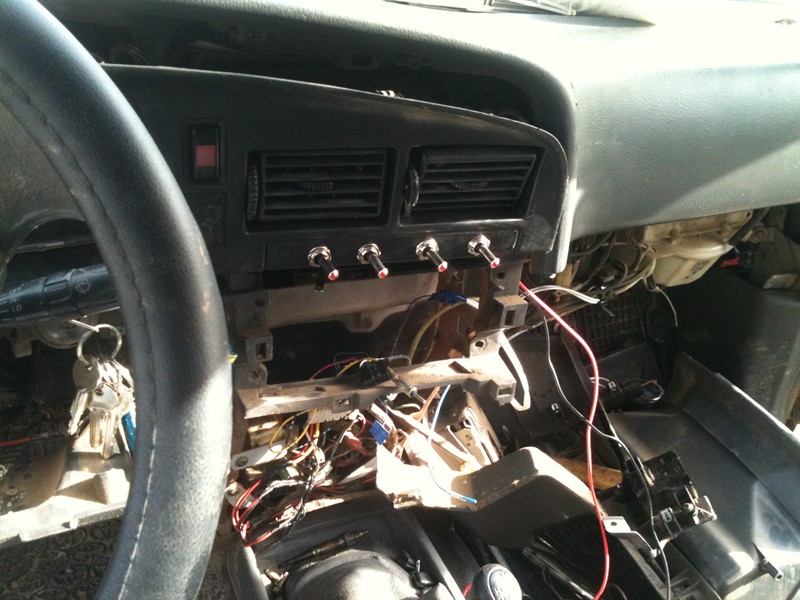

    הפעלת התאורה מתבצעת מהדשבורד , בו בניתי פנל פיקוד תאורה:


    קובץ מצורף 72103קובץ מצורף 72104קובץ מצורף 72102



    כחלק מאהבתי לטיולי לילה והצורך באור (וכמה שיותר ממנו!!!), החלטתי לבנות גשר תאורה פריק (שיושב על הקשת העמסה המקורית).

    לקחתי פלטה של פח מגולוון (דמעות) שכופף בהתאם לבקשתי, עליו הורכבו 4 פרוז'קטורים שקיבלתי.

    תמונות בקרוב...




    גלעד גבריאלי

  3. #3

    ברירת מחדל תגובה: הוספת פנסי רוורס

    Click image for larger version.

Name:	IMG_1596_800x600.jpg
Views:	269
Size:	148.9 קילובייט
ID:	72109Click image for larger version.

Name:	IMG_1603_800x600.jpg
Views:	276
Size:	124.4 קילובייט
ID:	72110Click image for larger version.

Name:	IMG_1604_800x600.jpg
Views:	268
Size:	143.2 קילובייט
ID:	72111Click image for larger version.

Name:	IMG_1609_800x600.jpg
Views:	260
Size:	101.8 קילובייט
ID:	72112Click image for larger version.

Name:	IMG_1623_800x600.jpg
Views:	267
Size:	123.8 קילובייט
ID:	72113Click image for larger version.

Name:	IMG_1633_800x600.jpg
Views:	259
Size:	138.7 קילובייט
ID:	72114Click image for larger version.

Name:	IMG_1638_800x600.jpg
Views:	263
Size:	101.8 קילובייט
ID:	72115

  4. #4

    ברירת מחדל תגובה: הוספת פנסי רוורס

    קופסת הפיקוד:

    Click image for larger version.

Name:	תמונה (1)_800x600 (1).jpg
Views:	253
Size:	145.6 קילובייט
ID:	72116Click image for larger version.

Name:	תמונה (2)_800x600.jpg
Views:	291
Size:	124.4 קילובייט
ID:	72117Click image for larger version.

Name:	תמונה 1_800x600.jpg
Views:	270
Size:	133.1 קילובייט
ID:	72118


    על הדרך גם בוצע ניקיון חוטים מיותרים ( לא היו הרבה)...

  5. #5

    ברירת מחדל תגובה: הוספת פנסי רוורס

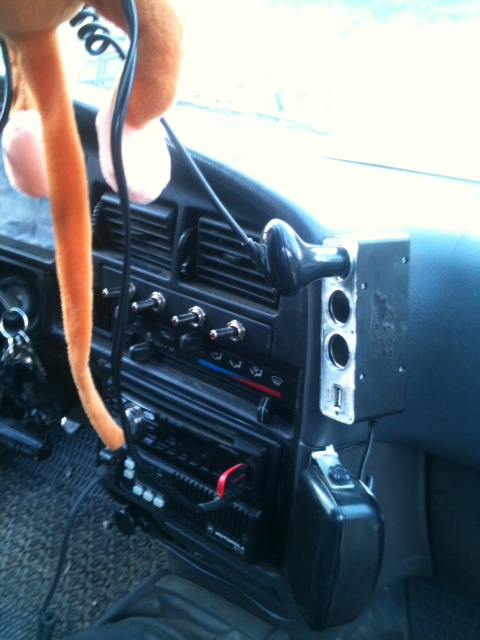

    ככה נראה הדשבורד לאחר התקנת L

    * קופסת פיקוד
    * רדיו חדש
    *מכשיר קשר
    *רמקול חיצוני למקסטראק
    *מפצל שקע מצית

    תמונה:

    Click image for larger version.

Name:	תמונה.JPG
Views:	249
Size:	104.5 קילובייט
ID:	72120

  6. #6

    ברירת מחדל תגובה: הוספת פנסי רוורס

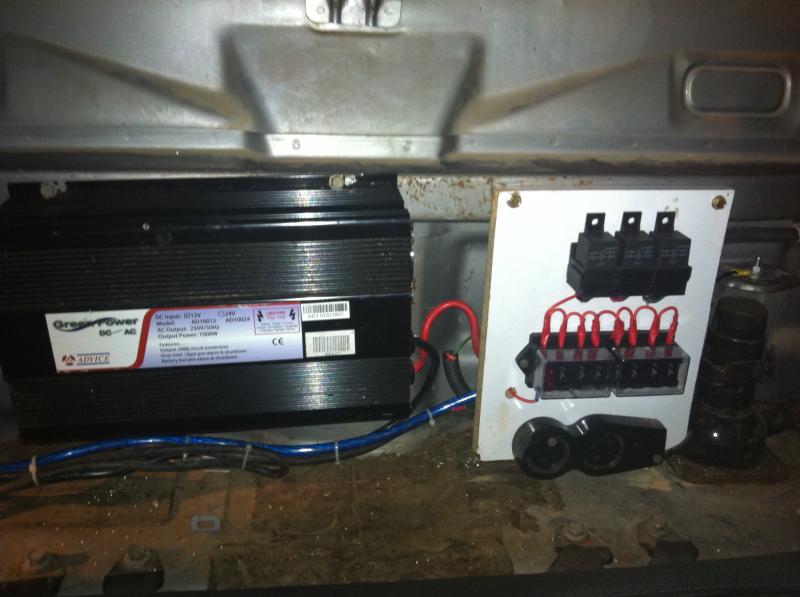

    עם כל התוספות חשמל היה צורך במקום מסודר שיאגד בתוכו קופסאת פיוזים אוניברסלית נוספת.
    אז ככה זה נראה בתוספת של ממיר מתח V12 ל220V בהספק של 1000W שמשמש בעיקר להפעלת מסור דיסק.

    תמונות בקרוב!

  7. #7

    ברירת מחדל תגובה: הוספת פנסי רוורס

    Click image for larger version.

Name:	image.jpeg
Views:	319
Size:	51.7 קילובייט
ID:	72125




    Click image for larger version.

Name:	image (3).jpeg
Views:	290
Size:	54.6 קילובייט
ID:	72126

  8. #8
    חבר רשום sofanish's Avatar
    תאריך הצטרפות
    Feb 2005
    מיקום
    מרכז
    הודעות
    220

    ברירת מחדל תגובה: הוספת פנסי רוורס

    אתה ממש בחור "מאיר" גלעד - עבודה יפה מאוד !

    שמחתי לראות שאת השמשה הקדמית החלפת ואת הקבינה שיקמת

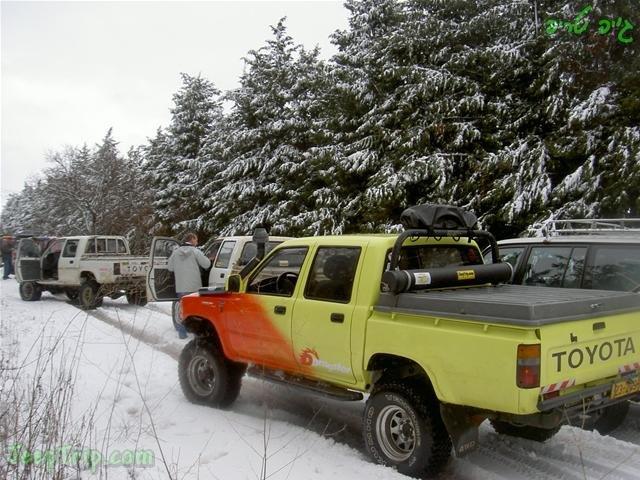

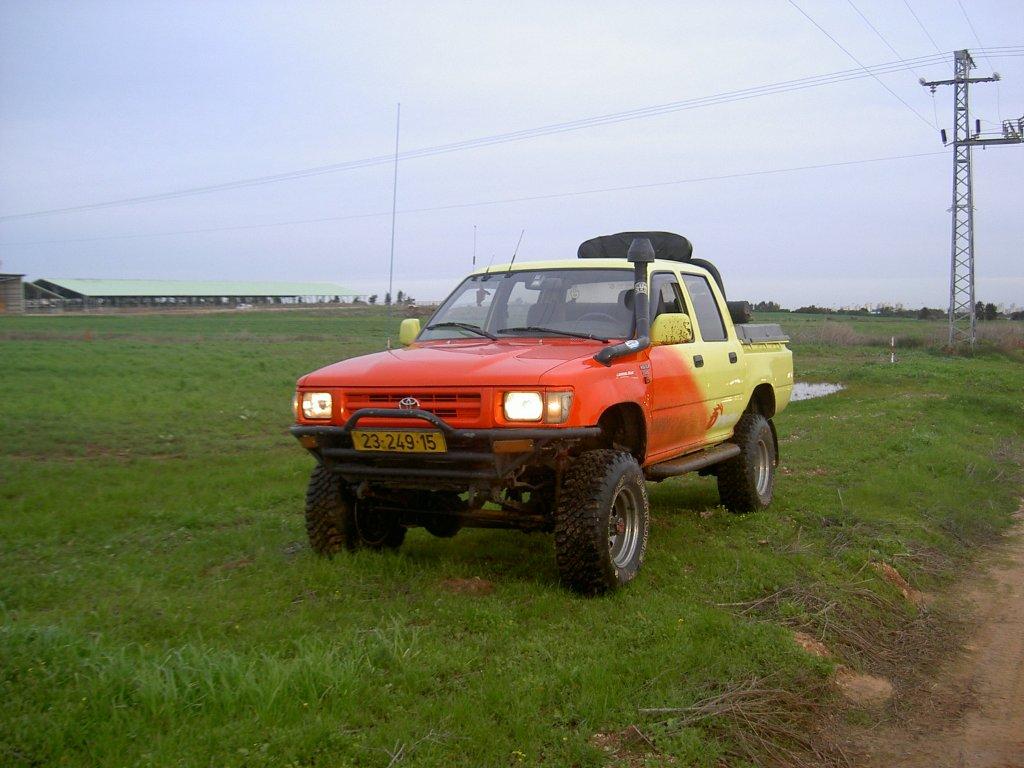

    הפרוייקט שלך מזכיר לי נשכחות (ראה תמונות מצורפות מלפני 10 שנים - בסוף הורדתי את כל הפרוז'קטורים)
    הארה אחת יש לי אליך - במיקום שבחרת עבור הפנסים - 70% מהאור מתבזבז על גג הרכב ולכן הייתי משנה את המיקום לחזית הרכב (אני מניח שזו לא הרבה עבודה כי גם ככה המתקן פריק) , כמו כן המיקום פגיע מאוד לעצים וענפים נמוכים


    קצת לסבר את אוזניך ולחסוך לך חיפושים בפורומים וגם דוחות אני מפרט כאן גם לדורות הבאים את נושא חוקיות הוספת פנסי ערפל ברכב :
    * ניתן להוסיף עד 2 פנסים נוספים בחזית הרכב
    * גובה הפנסים הנוספים לא יעלה על גובה פנסי הרכב הקדמיים
    * על הפנסים להיות מחוברים דרך מפסק עם נורית ביקורת הנמצא בתא הנוסעים
    * הפנסים הנוספים יהיו מכוסים כשהם לא בשימוש
    * אסור להפעיל את הפנסים הנוספים בדרך ציבורית בכל שעות היממה

    בהצלחה

    איתי
    תמונות מצורפות תמונות מצורפות Click image for larger version.

Name:	PICT6573.jpg‏
Views:	238
Size:	110.9 קילובייט
ID:	72127   Click image for larger version.

Name:	snow4.jpg‏
Views:	255
Size:	71.8 קילובייט
ID:	72128
    לעשות את הדבר הנכון , נכון בפעם הראשונה!
    If it makes you happy it can't be that bad !!!
    http://www.jeepolog.com/126.html

  9. #9

    ברירת מחדל

    היי איתי, אכן יש הרבה עדכונים חדשים.

    אלומת הפנסים הינה צרה וממוקדת, ועקב כך הם על הגג, אין הרבה הפסד אור.

    בנוגע לעניין החוקי, מכיר , ואף מחזק את דבריך.

    ניפגש.

  10. #10
    חבר רשום Tourist's Avatar
    תאריך הצטרפות
    Nov 2010
    מיקום
    עתלית, חוף הכרמל
    הודעות
    1,853

    ברירת מחדל תגובה: הוספת פנסי רוורס

    יפה מאוד !

    שאלות:
    - מתקן פריק - איך פריק ? שני אומי פרפר ?
    - איך עשית את החיבור החשמלי למתקן הפריק ? עם קונקטור שתוכל לנתק ?
    - ראיתי 4 מפסקים בפאנל היפה שעשית - שמת כל פנס על ממסר ומפסק משלו ?
    בשנת אבל על הדיפנדר :/

  11. #11

    ברירת מחדל

    מתקן פריק- מחובר עם שלושה טומי פרפר מסיביים.
    החיבור החשמלי נלקח מעולם הטיסנים, זהו מחבר שעמיד בזרם גבוהה מאוד (ראה תמונה), הוא מורכב מזכר ונקבה.
    מבחינת מפסקים:
    1.פנסי רוורס
    2. גשר תאורה
    3. פנוי בינתיים
    4. פנוי בינתיים

    גלעד

  12. #12
    חבר רשום Tourist's Avatar
    תאריך הצטרפות
    Nov 2010
    מיקום
    עתלית, חוף הכרמל
    הודעות
    1,853

    ברירת מחדל

    תודה.

    הקונקטור זה מה שמופיע בתמונה בכחול עם השרינקים השחורים ?
    בשנת אבל על הדיפנדר :/

  13. #13

    ברירת מחדל

    חיובי, אם אתה מעוניין אשלח לך קישור...

  14. #14
    חבר רשום Tourist's Avatar
    תאריך הצטרפות
    Nov 2010
    מיקום
    עתלית, חוף הכרמל
    הודעות
    1,853

    ברירת מחדל

    ציטוט נכתב במקור על ידי גלעד .ג. צפיה בהודעה
    חיובי, אם אתה מעוניין אשלח לך קישור...
    תגיד, אתה אשכנזי ?
    בשנת אבל על הדיפנדר :/

  15. #15

    ברירת מחדל תגובה: הוספת פנסי רוורס

    לא, למה?

  16. #16
    חבר רשום Tourist's Avatar
    תאריך הצטרפות
    Nov 2010
    מיקום
    עתלית, חוף הכרמל
    הודעות
    1,853

    ברירת מחדל

    ציטוט נכתב במקור על ידי גלעד .ג. צפיה בהודעה
    לא, למה?
    אצלנו, האשכנזים, כשאתה בא לבקר שואלים אותך אם תשתה משהו חם.
    אצל הספרדים יש פשוט שתיה על השולחן כשאתה מגיע, ובד״כ גם מוזגים לך לפני שתספיק למצמץ.


    הקיצר, תן קישור ! מה אתה שואל ?
    בשנת אבל על הדיפנדר :/

  17. #17

    ברירת מחדל תגובה: הוספת פנסי רוורס

    ציטוט נכתב במקור על ידי Tourist צפיה בהודעה
    אצלנו, האשכנזים, כשאתה בא לבקר שואלים אותך אם תשתה משהו חם.
    אצל הספרדים יש פשוט שתיה על השולחן כשאתה מגיע, ובד״כ גם מוזגים לך לפני שתספיק למצמץ.


    הקיצר, תן קישור ! מה אתה שואל ?
    +++1
    LAND ROVER = THE ULTIMATE JEEP IMPROVEMENT

  18. #18

    ברירת מחדל תגובה: הוספת פנסי רוורס


  19. #19
    חבר רשום Tourist's Avatar
    תאריך הצטרפות
    Nov 2010
    מיקום
    עתלית, חוף הכרמל
    הודעות
    1,853

    ברירת מחדל תגובה: הוספת פנסי רוורס

    תודה רבה !
    בשנת אבל על הדיפנדר :/

  20. #20
    חבר רשום ספרדי's Avatar
    תאריך הצטרפות
    Feb 2005
    מיקום
    סוף העולם ימינה
    הודעות
    714

    ברירת מחדל תגובה: הוספת פנסי רוורס

    גלעד,
    איפה קנית את הפנסים?
    "גם כי אלך בגיא צלמוות לא אירא רע כי אתה עמדי" (תהלים כ"ג)
