ידית אורות דיפנדר TDI300

[Richard]

כול חצי שנה קבוע הולכת ידית..
למשהו במקרה יש סכמה של הוספת ריליי, או 2 במקרה הזה? קצת הסתבכתי עם זה אתמול

תודה

[אמיר ב.א]

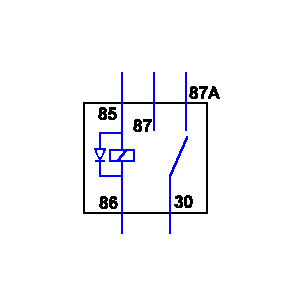

85 - לכאן אתה מחבר את הפלוס שמגיע מהידית, נותן את פקודת ההפעלה.
86 - תחבר למינוס (-)
87 - את החיבור הזה יש לחבר לפלוס (+) של הפנסים
30 - החיבור הזה מקבל מתח (+) קבוע, לבחירתך אחרי סוויטץ או לפני
87a - תשאיר ללא חיבור אבל מבודד.

[Richard]

המון תודה.. עזרת לי מאוד

[drorbo]

אם אני לא טועה את הפלוס מהידית מחברים ל86 על מנת למנוע חזרה של מתח בכיוון ההפוך ולכן יש את הדיודה.
לפחות ככך זה מחובר אצלי.
דרור
