איך לעזאזל מחליפים להב במסור הזה?

[erby]

שלום לכולם.

יש לי מסור SCORPIO 250 ישן שנקנה מחבר פורום נחמד.
אני רוצה להחליף לו את הלהב.
אני לא מבין איך לפרק את הלהב...

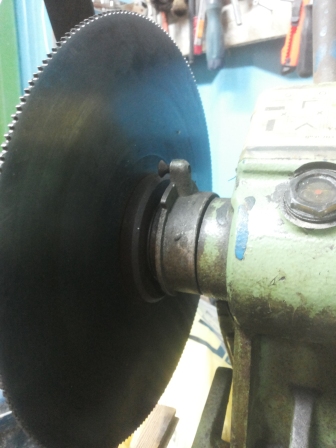

כך נראה אופן חיבור הלהב למסור:




לפני שאני עושה נזק.
ניסיתי לפתוח נגד כיוון השעון אבל לא זז במ"מ.

תודה רבה.

[טל חסיד]

לפי התמונה יש למסור שלך כלי מיוחד לפתיחה כמו של מסור דיסק, רק הפוך במקום פינים במפתח יש טבעת עם שתי חורים. או פתיחה בעזרת בוקסה מתאימה לפי המידה של המשושה, לא ניראה בעיה גדולה לפתוח אבל צריך כלים מתאימים ולעצור את הלהב ב % 100 בעת הפעלת הלחץ.

טל

[erby]

אם זה המצב, למה דפיקה עם אזמל שטוח לא הזיזה לו?
זה אחרי ניסיון עם מפתח צינורות וצינור (ארוך)

[erby]

(א"א לערוך אחרי 30 דק' מכתיבת ההודעה ולכן הפוסט הכפול)

תודה רבה.

זה לא כ"כ ברור מהתמונה אבל שתי הבליטות האלה הן לא חלק מהפלטה שסביב האום. נראה שהפלטה והאום הם גוף אחד.

מהתמונה אפשר לראות שדפיקה עם אזמל שטוח לא הזיזה לו.
גם ניסיון עם מפתח צינורות וצינור (ארוך) לא עזר.

יכול להיות שהפינים האלה אמורים לצאת?

[polar bear]

לי דוקא לא נראה שהפלטה והאום הם גוף אחד, אלא שצריך להבריג את הפלטה מסביב לאום. האום נראה כחלק מציר המנוע.

[shmulikbg]

הפתיחה היא עם כיוון השעון, לפחות ממה שאני מצליח לראות בתמונה.

[boaz avrahami]

מה יש מהצד השני של הלהב?


JEEP Grand Cherokee ZJ V8 98
IR 3.5"

[erby]

מהצד השני אין כלום.



המסור מסתובב עם כיוון השעון לכן נראה לי שכיוון הפתיחה הוא נגד כיוון השעון. לא?

[נמרוד]

לי דוקא לא נראה שהפלטה והאום הם גוף אחד, אלא שצריך להבריג את הפלטה מסביב לאום. האום נראה כחלק מציר המנוע.

+1
נראה לי שדוב הקרח צודק.


Sent from my Nexus 4 using Tapatalk 4

[boaz avrahami]

אם אין בצד שני כלום אז אני מצטרף לדב הקוטב ונמרוד.
האום הוא הקונטרה שמחוברת לציר כנראה והשיבה עם הבליטות היא הנעילה.

הייתי נזהר לא לעבוד עם איזמל על הזיזים ומנסה לייצר מפתח מפלאח מתכת.


JEEP Grand Cherokee ZJ V8 98
IR 3.5"

[erby]

קצת התבלבלתי.
אז האום אמור להפתח לבד?

למה עדיף ליצר מפתח ולא לנסות עם בוקה או רינג במידה? (נראה לי שזה 39')

[OFF-RoaD]

האום לא זז. הדיסקה שמסביבו, זו עם שני הבליטות, מוברגת על ציר המנוע (שבקצהו האום) והיא זו שצריכה להיפתח.

Sent from my GT-I9500 using Tapatalk 4

[Micha]

אני מדגיש שאני לא מכיר את המשור הספציפי.
יחד עם זאת, שווה לנסות "הפוך, גוטה. הפוך".
לנסות לפתוח עם כיוון השעון.

[erby]

אוקיי.

ניסיתי גם הפוך.
בהתחלה בעדינות ובהמשך עם פטיש 5 ק"ג. לא זז מ"מ.

אני לא רוצה לעשות נזק.
יש למישהו עצה היכן לאשפז את המסור?

תודה רבה.

[boaz avrahami]

ניסית לפתוח את הדיסקית ולא את האום?

[Ariksk]

תנסה לשלוף את הדיסקית מאחור ולחלץ את הפינים ואז יפתח האום

[rob]

בזמנו פתחתי והחלפתי את הדיסק - בוודאות.
איך עשיתי את זה אני ממש לא זוכר לצערי.

היצרן הוא MEP תוצרת איטליה
אולי חיפוש בגוגל יניב תוצאות
או אולי פניה ליצרן...

[polar bear]

מסור של מה זה? ברזל? עץ?

איפה הוא נמצא?

[erby]

זה מסור לחיתוך מתכת.
הוא נמצא במערה החשמלית שלי.



הדבר הכי קרוב שגוגל העלה זה את זה:
http://www.trick-tools.com/common/do...on/p250-hm.pdf

בעמוד 40 מתוארת החלפת להב זהה במסור דומה.
ניסיתי לפעול לפי ההוראות. לא מצליח.

את הפוסט כאן אני מעלה לאחר שפניה ליצרן לא הניבה תגובה.

אולי מישהוא מכיר בית מלאכה שמתמחה בכלים כאלה?

תודה רבה.

[דידו]

מאיפה אתה?
מה גודל האום?

האום זו שנפתחת השייבה עם הפינים מחזיקים את הלהב המקום ועוברים דרך שני חורים בלהב לצד השני

אם צריך עזרה
תגיד
