בניית ארגז מגירות - עזרה בצורת חיבורים, מידות וכו

[gasgas]

מידות פלטות סטנדרטיות 1.22 על 2.44.
עוביים מגוונים מ-6 ממ ומעלה.
אם אתה בוחר עץ ״זול״ רק שים לב לאיכות ההדבקה בין שכבות העץ. בפלטות מאוד זולות הם נפתחות בקצוות הפלטה.

[amit1]

בדיסקו 2 שלי התקנתי מגירות עץ . עובדות כבר 8 שנים ללא תקלות/בעיות למעט החלפת זוג מסילות לפני כשבוע, במגירה שנושאת את המשקל הכבד.ארגז המגירות עשוי מדיקט סנדוויץ 16 מ"מ.המגירות עשויות בהיקף מסנדוויץ 16 מ"מ ותחתית מדיקט 8 מ"מ.מסילות באורך 70 ס"מ (אם תמצא 75 ס"מ עדיף) למשקל 200 ליברות (כ 90 ק"ג).בתחתית ובגב הארגז פיניתי דיקט מיותר להקטנת המשקל והגעתי למשקל ריק של 26 ק"ג.עיגון מקדימה ומאחורה לטבעות האחיזה שקיימות בריצפת עם מוט הברגה 8 מ"מ שמחובר לוו תלייה סטנדרטי. .המסילות של מחם קשיחים, טיוואניות באיכות בינונית מינוס, אם תמצא משהו באיכות טובה יותר , עדיף.. דגשים: חשוב להתקין מסילות איכותיות. לחבר את לוחות הדיקט עם הדבקה + סיכות/ברגים (אם עובדים עם ברגים יש להשתמש בשקען) . לעגן את המסילות למגירה עם ברגי הידוק 5 מ"מ + אומים עם אבטחה.. בניית הארגז והמגירות רק לאחר רכישת המסילות!! אין צורך בריפודים למיניהם למעט החלק העליון של הארגז. מומלץ ריפוד מ PVC , זול, מונע החלקה, אטום למים וקל לניקוי. עדיף שחזית המגירה תכסה את המרווח בין המגירה לארגז המגירות כדי למנוע כניסת אבק למסילות. אשמח לספק מידע נוסף במידת הצורך תמונות בפוסט האחרון בשירשור http://www.jeeptrip.co.il/start/foru...Id=1&id=913002

[amit1]

המסילות קצרות. עומק/אורך המגירה 80 ס"מ מה שגוזר מסילה באורך 70/75 ס"מ.

[toy4FUN]

http://www.eyal-ron.com/LandRover/drawers.htm

[opl]

טוב, לקחתי מידות, מקווה שעד מחר בערב יהיה לי תכנון וסקיצות ללוחות.



חיבור/קיבוע לרכב - בשני הצדדים על הכנפיים ישנם 4 אומים במקום שבו הכיסאות היו מחוברים, אני חושב שאשתמש בפלח מתכת ואקבע את הארגז לשם.

ידיות - מה דעתכם על אלו:
זוג כאלה על כל מגירה
http://www.ebay.com/itm/Cabinet-Draw...item51a4ad3050
זוג כאלה על כל מגירה
http://www.ebay.com/itm/Home-Cabinet...item53f0d6a699
או אחד כזה במרכז כל מגירה
http://www.ebay.com/itm/Home-Cabinet...item460a630fac

האם בארץ ניתן להשיג ביותר זול?

סוגר: הסוגר ישב בחלק העליון והלשון תשב על המגירה עצמה
עם הסוגר הזה אוכל גם לנעול (לא שאני רואה עצמי עושה זאת):
http://www.ebay.com/itm/Suitcase-Too...item460bb98490

[amitaikl]

קח בחשבון כי העץ כבד. פלטות של 17 מ"מ להרכבת המגירה + פלטה עליונה + הארגז שבתוכו יושבות המגירות יתנו לך מפלצת במשקל של 35 ק"ג בערך.
הייתי מציע לבנות קונסטרוקצית ארגז מפרופיל ברזל את המגירות והפלטה העליונה מסנדויץ' 12 מ"מ.

[opl]

ברזל וריתוך אינם אופציה בשבילי... תודה.

[zoharami]

אם מעניין אותך http://www.jeepolog.com/forums/showthread.php?t=80107

בהצלחה.

[opl]

אם המידות היו מסתדרות אז הייתי... אבל הם לא. תודה

[asafk]

בדיפנדר, המגירות היו באורך די גדול, אחת קטנה יותר והשניה גדולה, ושתיהן עמוסות במשקל גדול (ארגזי כלים, כלי נהג, ציוד חילוץ... כל מה ששוקל). מדובר בסדר גודל של 100 עד 150 קילו הכל יחד.
בלי מסילות.
את ה"תיבה" בניתי מסנדוויצ' עם פורמייקה חלקה בצד הפנימי. את המגירות בניתי מסנדוויצ' עם פורמייקה חלקה בצד החיצוני. הן לא נפתחו בקלות מדי, אבל ממש לא היה צריך כוח. מבחינתי זה לא היה חיסרון - תחשוב על זה ככה.... אם מגירה נפתחת ממש בקלות זה יכול להיות מפתיע כשחונים בעליה.

את התיבה חיברתי בברגים לריצפה. פשוט וקל, אבל צריך לזכור שריצפה של דיפנדר פחות רגישה לחלודה משל רכבים אחרים.
על התיבה הכנתי נקודות עיגון, ומאחד הצדדים שלה נשאר מקום בדיוק לשני ג'ריקנים, שהיו קשורים מצד אחד לבית הגלגל ומהצד השני לתיבה.

אסף.

[amit1]

טוב, לקחתי מידות, מקווה שעד מחר בערב יהיה לי תכנון וסקיצות ללוחות.



חיבור/קיבוע לרכב - בשני הצדדים על הכנפיים ישנם 4 אומים במקום שבו הכיסאות היו מחוברים, אני חושב שאשתמש בפלח מתכת ואקבע את הארגז לשם.

ידיות - מה דעתכם על אלו:
זוג כאלה על כל מגירה
http://www.ebay.com/itm/Cabinet-Draw...item51a4ad3050
זוג כאלה על כל מגירה
http://www.ebay.com/itm/Home-Cabinet...item53f0d6a699
או אחד כזה במרכז כל מגירה
http://www.ebay.com/itm/Home-Cabinet...item460a630fac

האם בארץ ניתן להשיג ביותר זול?

סוגר: הסוגר ישב בחלק העליון והלשון תשב על המגירה עצמה
עם הסוגר הזה אוכל גם לנעול (לא שאני רואה עצמי עושה זאת):
http://www.ebay.com/itm/Suitcase-Too...item460bb98490

אין צורך בידיות, תחכום יתר. עדיף פתח קטן בצורת חצי עיגול במרכז החלק העליון הקדמי של המגירה סגר קטן בסגנון הסגרים של ארגז תחמושת נותן פתרון מצוין.

[amit1]

קח בחשבון כי העץ כבד. פלטות של 17 מ"מ להרכבת המגירה + פלטה עליונה + הארגז שבתוכו יושבות המגירות יתנו לך מפלצת במשקל של 35 ק"ג בערך.
הייתי מציע לבנות קונסטרוקצית ארגז מפרופיל ברזל את המגירות והפלטה העליונה מסנדויץ' 12 מ"מ.

סט של שתי מגירות עשוי מדיקט 16 מ"מ בגודל 30*100*83 ס"מ שוקל כ 26-30 ק"]ג. בוודאות, קונסטרוקצית מתכת לא שוקלת פחות.

[toy4FUN]

האם בארץ ניתן להשיג ביותר זול?

ממליץ לך לבקר בנעה פרזול, א.ת .ראש העין.
שם קניתי את כל הפרזול למגירות, חוץ מהמסילות.

[boaz avrahami]

נועה פרזול זה המלצה מצויינת והם העלו לאחרונה אתר.

http://www.noap.co.il/

תנסה להמנע מפרזול שירעיש לך בזמן הנסיעה.
האם מגירות בגובה של 35 סמ יעלימו לך את הערימה בתא המטען?
לטעמי רצוי יותר גבוהות.


JEEP GC ZJ V8 98 IR 3.5
HONDA TRX300ex

[zoharami]

אל תסתבך כנס לכל נגריה עשה זאת בעצמך תן לו מידות והוא יחתוך לך כל מה שתצטרך גם אם יעלה עוד כמה שקלים עדיין שווה הזמן שלך אם הגעת לאחד רציני לרןב גם יש חנות מוצרים ויוכל להזמין לך פרזול ולחתוך בהתאם ישאר לך רק להרכיב הלגו ...זוכר??
יש בנתניה ואור עקיבא שניים בסדר

[opl]

היום קיבלתי הצעה - שני מגירות 90/95/40 מעץ סנדוויץ פורמייקה דו צדדית כולל מסילות 80 ס"מ = 1600 כולל מע"מ - מה דעתכם?

[אבנר ברוך]

היי אלירן,

השרשור מ 2013, אני מקווה שאני מגיב למשהו רלוונטי ולא אצא מלפפון בגלל פתיחת הודעה מעלת אבק...

בכל מקרה, אני חושב ש 1600 ש"ח זה מחיר מוגזם. לשם השוואה:

• לוח עץ בירץ' מצופה 15 מ"מ - 400 ש"ח (הטוב ביותר, החזק ביותר והעמיד ביותר)
• שתי מסילות גרמניות, כל מסילה מיועדת לנשיאת משקל של 90 (!) ק"ג – 300 ש"ח.
• הלוח מתאים לשתי מגירות.
• זוג מסילות מתאים למגירה אחת. המסילות נותנות פתיחה של 70 ס"מ.

אופציה להוזלת המחיר:

• לוח בירץ עובי 12 מ"מ
• מסילות למשקל מקסימלי של 45 ק"ג או פחות

אני בניתי מגירה מחומרים אלו, אני מאוד מרוצה. העץ כל כך חזק שהוא מחזיק צידנית מלאה בשטח בלי שום בעיה.

החיבור בין צלעות התיבה שמכילה את המגירה נעשה בעזרת ברגים ודבק נגרים. התיבה תפוסה לרכב בעזרת פינות ברזל המוברגות ללוח בירץ' נוסף שמהווה בסיס למרחב הרכב. הבסיס מעוגן לרצפת הרכב.

רצפת המגירה היא לוח דיקט המעוגן לצלעות המגירה בצורה המונעת בטן או שבירה. עדיף כמובן לוח אלומיניום מצופה ספוג דק אבל בדיוק אזל לי.
תוכל לחזק את פינות התיבה בעזרת זוויות אבל במידה והשתמשת בלוח הבירץ' 12 מ"מ או יותר אזי הזוויות מיותרות.

אני יכול לעזור לך ברעינות נוספים בכל מה שקשור לספקים, תאורת פנים אוטומטית (מאוד זולה) בתוך המגירה ועוד...

והכל בתמורה לדוגמית צנועה ואיכותית מבית מבשלת חטאים.

[opl]

אם תוכל/ו להמליץ על נגרייה באיזור המרכז זה יהיה אחלה. פשוט אין לי כרגע זמן פנוי לבנייה עצמית (תינוקת בבית) ואני מחפש מקום שיעשה הכל קומפלט.
לגבי הבירה - כרגע בתסיסה קוואדרופל 12%, אימפריאל IPA ובלגית עם דבש אבל רק עוד חודשיים יהיה אפשר לפתוח בקבוק. :-(

[אבנר ברוך]

לצערי לא מכיר נגריות באזור המרכז אבל אני בטוח שבטירה תמצא הכל ובחצי מחיר. אתמול מצאתי שם נגרייה ופרזליה.
בקשר לבירה - יש עוד מעט מפגש קולינרי בשטח....

[opl]

עדכון - מחר מתחילה הבנייה אצל הנגר - החלטתי ללכת על פשוט ובסיסי. עץ סנדוויץ 17ממ פורימייה בשני הצדדים.

עניינים פתוחים:

- ציפוי עליון - בהתחלה חשבתי על ציפוי אותו חומר/לבד שמצופה רצפת הרכב אבל מאחר ואני אחד שנוטה לשפוך דברים אני מתחיל לחשוב לכיוון הלינולאום או משהו בסגנון שיהיה קל לנקות ושהשמן לא ייספג בבד. מי מכיר ויודע לייעץ?
איך מדביקים? קילו דבק מגע או שיש חומר מתאים יותר?

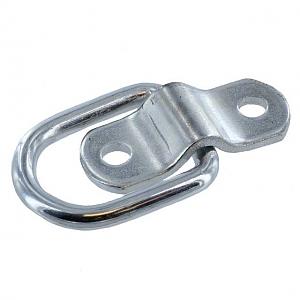

עוגנים: הייתי רוצה על החלק העליון לקבע כ-4 לולאות D לעיגון. בסגנון:


משום מה באיביי רוצים 60 שקל לאחד ובהשוואה שאר מוצרי הפרזול שם זה ממש ממש יקר. מישהו מכיר מקום באיזור ראשון - תל אביב שמחזיק כאלה? המחירים נמוכים יותר?
