כיצד נתחמן את מחשב רכב הדיזל

[foxy]

כפערעעע
מה שאתה מבקש, שאני ילמד אותך מה שאתה חושב שאתה יודע, זה לא עובד ככה
וכן, אספסוף זה דמוגרפיה שלא בקיאה בשפות זרות, אתה מוזמן להתוווכף אחרת, לא שיעזור לך.

תיקון טעות אספסוף לידיעתך הושמעה לראשונה במקרא והמילה פירושה לפי זכרוני היא הבעת זילזול באוכלוסיה חלשה

[foxy]

אֲסַפְסוּף
כינוי של זלזול בהמון אדם נבער וחסר שורשים. מילולית: אוסף.

במקור: כינוי לאנשים הלא יהודים שנלוו לבני ישראל כשיצאו ממצרים.
וְהָאסַפְסֻף אֲשֶׁר בְּקִרְבּוֹ הִתְאַוּוּ תַּאֲוָה; וַיָּשֻׁבוּ וַיִּבְכּוּ, גַּם בְּנֵי יִשְׂרָאֵל (במדבר יא ד).

[erezgur]

ראיתי שתמונות וסכימה לא עברו ע"י COPY/PASTE
אנא למישהו יש רעיון כיצד להראות לכם תמונות ???
אמיר

העזר במדריך - http://www.jeepolog.com/forums/showt...A0%D7%95%D7%AA

[Bernard]

תודה אסף.
אני כבר נעלבתי מג'ו וחשבתי לשבת בשקט... בפינה..

כמו שהעלו פה קודם, לבנזין יש השלכות שונות על ניתוק או שזה בדיוק אותו עיקרון?

[amirk]

אמיר (?)
הסבר מפורט. תודה.
עבור אילו רכבים הסבר הנ"ל נכון?

שוב תודה,

[am_wi]

בתחילה, כשפתחתי את הנושא התכוונתי לתת לכם כאן טריק אחד או שניים
לביטול EGR ע"י עבודה-בעיניים על המחשב ובינתיים גלש הוויכוח לעצם ה-EGR ברכב הדיזל.
כאן אפתח את האלמנטים הנחוצים לנו וכיצד לבנות ולאתר הכל בתוך
ים-החוטים.
כמו-כן אוסיף תמונות ואף הסקיצה האלקטרונית (אל תפחדו.... אסביר הכל).
1. ב-EGR מופעל ווקום (ע"י ברז סולונוייד).
2. ב-EGR מופעל חשמלית, ישירות ע"י פקודה חשמלית, ללא ווקום.
ונפתח בראשון היום , המופעל ווקום:

הערה: ישנם רכבים/מנועים שמספיק לסתום מעבר הגזים החוזרים ע"י אטם-עיוור. אגע בנושא בהמשך/ בכתבה אחרת.

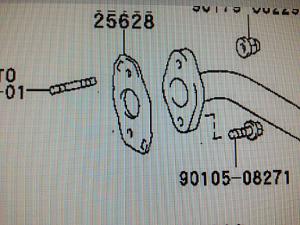

לכתבה אחרת, ביום אחר: להחליף ע"י אטם עיוור (עם חור-קטן, לשטות בסנסורים)

החלקים לעיניננו הפעם :
א. נגד שערכו K 1 אוהם.
ב. נגד שערכו 470 עד 480 אוהם.
ג. דיודה : N4004 1
זה כל הרכיבים, מכל אחד אחד בלבד. (להעברה של עד 1/4 וואט בלבד).
תפקיד כל אחד מהרכיבים: הנגד הראשון תפקידו לשטות במחשב ולתת לו "תחושה" שמולו נמצא הסליל של הברז-הסולוניאידי.
הנגד השני (הקטן) תפקידו לשטות במחשב על החוט החוזר
מסנסור האויר , MAF , אל המחשב.
הדיודה, כמו אל-חוזר בנוזלים, תפקידה למנוע זרם בכיוון הפוך ושימו-לב לכיוון של הדיודה. בדיודה קו-לבן בקצה אחד שלה והקו הלבן מסמן את כיוונה.

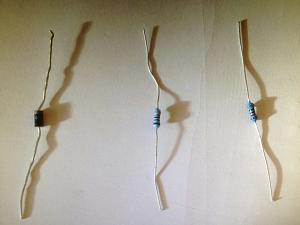

הרכיבים, בתמונה:

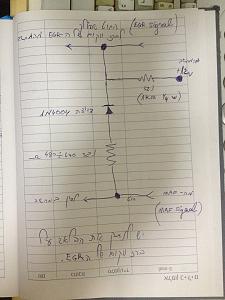

הסכימה:

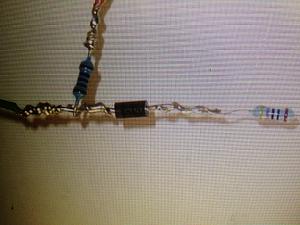

הלחמת הרכיבים:

וסליחה על העיוות בתצלום...
לבודד הכל, רצוי בעזרת צינורית-מתכווצת, לאחר הלחמות ואו חיבור בצמה (הסבר יבוא).

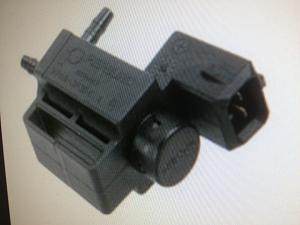

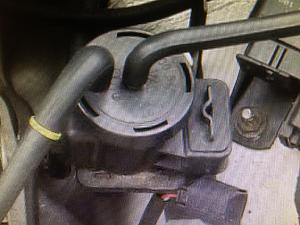

תמונה של הברז-החשמלי (הסולונוייד ווקום)
נ.ב: לא על ה-EGR


שים-לב : יש לו גם פלאג חשמלי בעל שני חוטים בלבד!

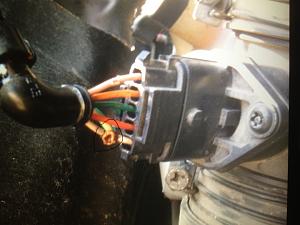

ותמונה של ה-MAF

נמצא על צינור האויר מהפילטר-אויר אל הטורבו... סעפת היניקה.

כיצד נאתר את החוטים הנחוצים לנו בפלאג הראשי על המחשב...
א. הניעו האוטו בטורים סרק, קחו אבומטר/וולט-מטר ליד.
ללא פירוק כלל מצאו תחילה את החוט שהולך מה-MAF על המחשב ועליו מתח (V ) של בערך V2 (יש רכבים שבהם טיפה פחות ויש עם טיפה יותר, אבל ממש הבדלים קטנים.
(ביחידת MAF של BOSCH זה בדרך כלל חוט 5 בפלאג שעליו).
מצאתם? אם כן תנו כעת גז מקסימום, ובידקו שנית את אותו החוט. תימצאו כעת V4.5 (וולט) ,בערך.
אם כך מצאתם ונא לסמן החוט סימון ברור ולא לסמוך על הזיכרון.
ב. פיתחו/גלו את המחשב לפניכם.
ג. בעזרת הוולטמטר גלו את החוט המזין 12V למחשב (בדרך כלל אדום ובדרך כלל עבה מהאחרים.
סמנו גם אותו סימון ברור.
ד. כבו הרכב, נתקו המצבר, נתקו הפלאג הראשי על המחשב.
ה. נתקו גם פלאג ה-MAF ואתרו החוט בפלאג הראשי של המחשב אל החוט ב-MAF שסימנתם תחילה.
סמנו ברור ותמיד את שני הקצוות של החוט שמצאתם.
ו. נתקו הפלאג הקטן (שני חוטים), שיושב על הברז ווקום ובעזרת
מד-רציפות גלו את החוט שהולך מהפלאג הנ"ל לפלאג הראשי על המחשב, וסמנו אותו גם. (השני הוא מינוס ולא לעיניננו).
ז. אין לחתוך חוטים!!! רק לסמן ברור !!!!
גלו טיפה את הנחושת בשלושת החוטים שסימנתם, כך שתוכלו להלחים עליהם את המעגל הקטן שהכנתם מראש (כדי שהעבודה תהיה קלה רצוי להלחים זנבות של חוטים בכל אחת מהנקודות המודגשות בשירטוט שלמעלה).
הערה: ניתן להלחים ואו ניתן להצמיד עם יחידות מיוחדות שבלחיצה יוצרות מגע למרכז החוט (תמצאו יחידות כאלו לאלפים אצל מתקיני האודיו ברכבים).
זיכרו: א. הכל לבודד!
ב. על-פי השירטוט רק שלוש נקודות ! לא יותר ולא פחות!
ז. השאירו את הפלאג מנותק על התחת של הסולונוייד-ווקום.
ולא לחברו מחדש!.
ח. החזירו הכל למקום, סגרו המחשב והרכיבו מצבר.
ט. הכניסו כדורית מייסב לצינורית שיושבת בראש ה-EGR וחברו אותו שנית ל-EGR .
י. וודאו ש-EGR אכן סגור לגזים חוזרים ואו הוסיפו אטם-עיוור.
עד כאן ... ועל אחריותכם!
וודאי תשאלו למה כל הסיבוך הנ"ל... הרי מספיק לשים אטם-עיוור..
אז לא! לא מספיק לשים אטם-עיוור בדיזלים מתוחכמים כי המחשב יכנס למצב
LIMP-MODE ואו ידליק/יתריע תקלת מנוע..."גש למוסך". (הקפה ע"ח המוסך).
צאו לדרך, גלו שהמנוע אכן אסיר תודה לכם וגם העישון המטריד נעלם.
בהמשך תגלו גם מנוע יעיל יותר וחיסכון בסולר!
תתאזרו בסבלנות, ביום אחר ארחיב גם ל-EGR מופעל חשמלית, שבראשו לא צינורית-ווקום אלא פלאג-חשמלי בעל יותר משני חוטים.
אני יודע שיקומו עלי חברים באתר גי'פולוג, אז למען הסר ספק כנסו לאתרים (שבהם גם אני חבר של "MERCEDES" ואו "DIESEL- BOMBERS" ועוד אתרים למנועי-דיזל. (בהם ניתן השם "שטן" ליחידת ה-EGR.)
נ.ב: במערכות BOSCH הרעיון זהה כמעט בכל הרכבים. (מרצדס שברשותי וגולף שהיה ברשותי).
ברכבים אחרים פשוט תנו לי קצת יותר זמן להתעמק
בהמשך יבואו גם הסברים על השפעת ה-EGR ועל תקלות בטורבו וכדומה.
אם יבואו שאלות ארחיב בהתאם לנושאים נוספים בשיפורי-מנוע (מנסיון וידע).
אמיר.

[amirk]

נ.ב: במערכות BOSCH הרעיון זהה כמעט בכל הרכבים. (מרצדס שברשותי וגולף שהיה ברשותי).
ברכבים אחרים פשוט תנו לי קצת יותר זמן להתעמק

כלומר האמור לעיל נכון לרכבים עם מערכת של BOSCH בלבד?
שוב תודה על ההסבר.

[kobi610]

k

תגובה לאסף
כשאני רואה על הכביש מכוניות שזה עתה ירדו מקו הייצור והיצרן עצמו תיכנן והלביש רכיב או מתקן ״לעבוד״ על התקנים המחמירים של זיהום האוויר ועל ״מחבקי-עצים״ אז אני לא יכול שלא להכניס כאן רגל גסה לתוך דייסת הידע המסתובבת בשוק וגם לעזור לנהגים לנסוע עם רכב פחות מעשן.... מה שעוזר בהחלט לקהל האסמתיים בינינו (ביניהם אני).
דרך אגב... EGR נולד לפתור את בעיית גז ה-NO בלבד.
את השאר מבצע הממיר קטליטי תחת הרכב! (ואו לנסוע עם מנוע דיזל תקין).
הנה דוגמה קטנה קטנטנה כיצד חברת GM ״מבלפת במקצת״ את מכשירי הבדיקה:
כולכם ראיתם בוודאי את החצוצרה המולבשת בקצה צינור הפליטה של הסילברדו והסוונה דיזל... והרי לכם יחידת וונטורי המולבשת על קצה האגזוז למשיכת אויר נקי (חמצן) אל תוך קצה קצהו של האגזוז... וכי מה מטרתו תישאלו, הרי בקצה האגזוז כבר איננו יכולים לטפל בזיהומים וגם הגזים קרים מדי לטפל בהם!!!
כל תפקידו להעשיר את הפליטה בחמצן... במילים אחרות: ״לעבוד״ על הסנסור שדוחף הבוחן בטסט השנתי לתוך האגזוז.
מאחר ובבחינה השנתית רכבי הדיזל נבדקים על ״כהות עשן״ אז בואו לא נהיה קטנוניים וניתן קצת צבע ללחיים של בעלי הדיזל.
אמיר

נ.ב; מי שפנה אלי קיבל מידע מקיף וסקיצות גם.

היי אמיר יש לי בעיה אם מזרקים של סלוורדו 2008 . יש בעיה נכנס סולר לשמן האם יש אייזה תוסף או משהו שיכול לעזור בענין
אשמח אם תיצור קשר טלפוני 0523411924 קובי תודה
