בניית מדף אחורי/מסתור מיכל גז, סוזוקי גרנד ויטרה XL7

[amitaikl]

ביולי 2013 רכשנו סוזוקי גרנד ויטרה XL7 עם מערכת גז של לובאטו, כאשר מיכל הגז (100 ליטרים) יושב בתא המטען.
כיון של XL7 יש תא מטען ענק, עדיין ניתן להכניס שם בנחת (בקומה ראשונה, בלי בניה לגבוה): 2 ג'ריקנים 20 ליטר, ארגז כלי עבודה, מטבח שדה בארגז תחמושת מברזל, סיר פויקה בארגז עץ ועוד אי אילו חללים שמולאו בעץ למדורה וכו'.
יחד עם זאת, להעמיס קומה שניה היה בעייתי, שכן מיכל הגז הינו גלילי, ולא מזמין במיוחד הנחה של ארגזים בעלי תחתית ישירה.
המטרה: הסדרת תא המטען של הXL7
המשימה: בניית מדף אחורי אשר יסתיר את מיכל הגז, יאפשר העמסת ציוד, בעלויות מינימליות ויראה פצצה, וכל זאת על מנת שזוגתי שתחיה תהיה מבסוטה, אני אמצא פרויקטון לחופש וגם שיהיה אפשר לארוז דברים כמו שצריך לטיול הבא.
קוים מנחים: שימוש רב ככל הניתן בחומרים שכבר קיימים במחסן ובחצר ולהמעיט ברכישות ככל הניתן.

התכנון המקורי היה לעשו קונסטרוקצית ברזל ועליה מדף עץ. אחרי מחשבה נוספת של מה עלול לקרות אם ברזל (קונסטרוקציה) יתחכך בברזל (מיכל) בסביבה שעלולה להיות חשופה לחומר נפיץ (גז), החלטתי ללכת על קונסטרוקצית עץ ומדף עץ.

כיון שבחלקו הימני של המיכל נמצאת היחידה אשר אחראית על הוצאת גז מהמיכל, לא ניתן היה לעשות את המדף מלבני, והיה צורך לבנות 3 חבקי עץ בצורת האות ח', כאשר הצד הפונה לגב הכסאות קטום, כדי שניתן יהיה ליצור זוית בגב הכסא:

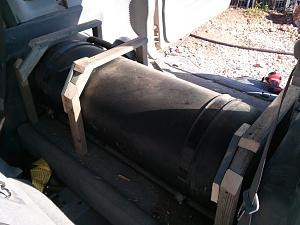

מבט מכיון תא המטען
המנגנון הוא העיגול הבולט בצד ימין של התמונה


מבט מכיוון תא הנוסעים
ניתן לראות את החלק הקטום של החבק בצד שפונה לכסאות הנוסעים

לאחר מכן קובעו החבקים למוטות הברזל אשר מחזיקים את מיכל הגז במקומו באמצעות שאלות 1" וברגי 10 מ"מ


פרט עיגון לדוגמה. ניתן לראות כי פיניתי חומר בפלטת העץ על מנת שתסגור על האומים.

לאחר מכן הונחו פלטות העץ במקומן וחוזקו עם ברגי עץ וכן הותאמו טבעות עגינה לציוד


מבט מכיוון תא המטען



מבט מכיוון תא הנוסעים

השלב האחרון - ציפוי המדף בלבד, והתאמת נקודות העיגון למקומן מחדש




מבט מכיוון תא המטען



מבט מכיוון תא הנוסעים


עלויות:
כלל ברגי העץ מתוך אוסף הברגים של המחסן.
כל העץ משאריות שהיו מפרויקטים קודמים/נאספו
שאלות - משאריות אצל שכן
ברגי 10 מ"מ + אומים + שייבות - מהברגיה הפרטית

נרכשו: 4 ווים לעגינה - סדר גודל של 20 ש"ח
חצי ליטר דבק מגע - 20 ש"ח
שפכטל חדש: 2.5 ש"ח
לבד לריפוד: 38 ש"ח (19 ש"ח למטר)
