דלתות כנף - תא מטען (דיפנדר)

[ibinder]

הי,

אני רוצה לבנות זוג דלתות כנף לתא המטען בדיפנדר.

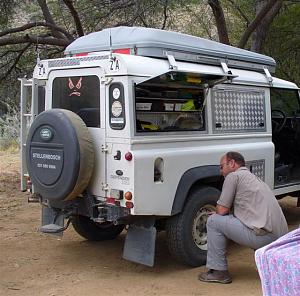

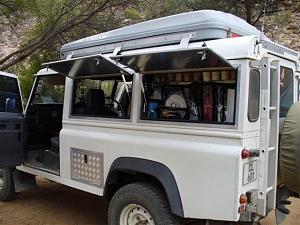

משהו בסיגנון הזה:


את המסגרת החיצונית, אפשר להכין או על-ידי רכישה של פרופיל אלומיניום מוכן, או כיפוף, כמובן שבמידה ויש פרופיל מוכן, זה יהיה פשוט יותר.

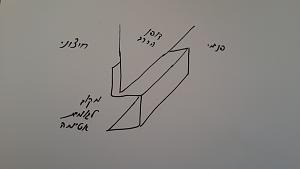

אני מניח שפרופיל ת יעזור לי:


מכיוון אני לא יודע איזה גומיות אטימה יש לקנות, אני לא באמת יודע מידות, אבל מניח שרוחב גומיית האטימה (עם בלון), לא תהיה גדולה מ 10 מ"מ (עומק בטח 2-4 מ"מ), ודופן הקיבוע לרכב צריך להיות גם כ 10 מ"מ

האם קיים פרופיל כזה (ללא חורים! :-)?
http://www.leviprofilim.com/?cat=20
אם אין משהו בדיוק... האם יהיה ,קל יותר ליצר? לא בטוח שמכונת כיפוף יכולה לכופף 2-4 מ"מ (יכולה)?



תודה,
עידן

[shachar]

בזמנו שי (shayy ) חיפש שותפים לרכישה משותפת.
אולי אפשר לאוורר אותה באיזה אופן

[ibinder]

יאללה, מתאים לי...

אתה גם בעניין?

יש מספר דברים לרכוש:
1. פרופיל אלומיניום מתאים למסגרת
2. פח אלומיניום (לדלת עצמה)
3. פרופיל אלומיניום מלבני מתאים לחיזוק הדלת
4. בולמים הידראוליים
5. זוג מנעולים
6. זוג ידיות
7. גומיית אטימה

ובסופו של דבר, צביעה (אני מעדיף ציפוי שחור) שיראה וישמר יפה לאורך זמן...

עידן

[shyy]

אני בעניין , תכלס התחלנו כבר לתכנן משהו דרור ואני במידה ואתם בעניין אז בכייף

[ibinder]

בהחלט כן 😉

[drorbo]

שי מתאים לך לחלונות מרובעים כמו בתמונה זה עושה את כל התהליך הרבה יותר קל

[shachar]

לדעתי כדאי לתכנן חלון ומסגרת יחדיו כיחידה.
על מנת שההתקנה שלה תהיה קומפלט ולא עם יותר מדי התאמות

[ibinder]

לא בטוח שהבנתי מה זה יחידה אחת, מדובר על "זוג" פריטים אשר מחוברים ביניהם עם זוג צירים..

[shyy]

שי מתאים לך לחלונות מרובעים כמו בתמונה זה עושה את כל התהליך הרבה יותר קל

כן.

[ibinder]

צריכים רק למצוא את הפרופיל המתאים, זאת ה"בעיה" הקשה 😉

[drorbo]

אין בעיה למצוא פרופיל וגם לא גומי לאטימה הבעיה היחידה היא ערגול הפרופיל בפינות


נשלח מה iPhone שלי ע"י Tapatalk

[shachar]

לא בטוח שהבנתי מה זה יחידה אחת, מדובר על "זוג" פריטים אשר מחוברים ביניהם עם זוג צירים..

הכוונה שלא להתקין פרופיל עת החלון ואז לנסות להתאים לו חלון.

[ibinder]

שחר, זה ברור, החלון יותאם למסגרת בשלב הבניה, החלקים, יחוברו יחד, ואז יורכבו על הרכב...

דרור, זה מה שיפה( לפחות ככה אני חושב) בדוגמאות פה מעלה, אין עירגול, הפרופילים יחתכו ב 45 מעלות ויחוברו למלבן... ברכב עצמו מיישרים את הפינות שכרגע חתוכים בהתאמה לרדיוס מסגרת החלון. אם רוצים אפשר לחתוך בצורה שאפשר יהיה להחזיר את החלון המקורי. אני רוצה לנצל את החלון כמה שיותר ולכן אנסה להגדיל את החלון כמה שניתן

[ibinder]

עוד משהו שרציתי לעשות, בגלל שאני לא רוצה כמובן לחבר את המסגרת לרכב עם ניטים ולא רוצה שיראו ברגים... אני רוצה לבדוק למי יש מכונה של פונצוויץ( אני כבר לא זוכר את השם המדויק... מתכוון לחיבור בורג ללא ראש בריתוך לפלטה), לכיוון פנים הרכב, וייסגרו עם אומי נעילה...

[shachar]

אני לא יודע אם מצליחים לראות בתמונה
אבל הפלטה עליה מורכב החלון היא בגודל של כל הדופן,
ככה לא צריך להתאים למסגרת

[drorbo]

השם הוא ״פונקט שויץ״ (ריתוך נקודה בגרמנית אני חושב) והסיבה שלא השתמשו במקור בברגים אלה בניטים היא התגובה הכימית בין האלומיניום של הרכב לברזל של הבורג. הניטים הם מאלומיניום. אופציה נוספת היא שימוש ב״ריביתים״ אומיי לחיצה אשר נלחצים על דופן הרכב ואז ניתן להבריג אליהם את מסגרת החלון (ההדבקות שנוצרת מהתגובה של האלומיניום לברזל רק מחזקת את האום ולא פוגעת בהברגה).



נשלח מה iPhone שלי ע"י Tapatalk

[drorbo]

אני אישית מעדיף להשתמש בחור הקיים ולנסות ליצור מסגרת עם רדיוסים מה שמשפר את האטימה. כאשר יש פינות חדות אז צריך לחתוך את הגומייה האוטמת בפינות


נשלח מה iPhone שלי ע"י Tapatalk

[drorbo]

וגם פינות עגולות יותר יפות לדעתי.
יש לי כבר פתרון לחור עם פינות 90 מעלות ופלטה סוגרת עם פינות עגולות.


נשלח מה iPhone שלי ע"י Tapatalk

[ibinder]

השם הוא ״פונקט שויץ״ (ריתוך נקודה בגרמנית אני חושב) והסיבה שלא השתמשו במקור בברגים אלה בניטים היא התגובה הכימית בין האלומיניום של הרכב לברזל של הבורג. הניטים הם מאלומיניום. אופציה נוספת היא שימוש ב״ריביתים״ אומיי לחיצה אשר נלחצים על דופן הרכב ואז ניתן להבריג אליהם את מסגרת החלון (ההדבקות שנוצרת מהתגובה של האלומיניום לברזל רק מחזקת את האום ולא פוגעת בהברגה).

אכן, ריתוך נקודה = Punktschweißen
ריבנץ = Rivnuts או Rivet Nuts
השימוש בריבנצים זה מה שלא רציתי כי אז ראש הבורג הוא בחוץ, ואתה מבריג פנימה, רואים את הברגים. אם אני לא טועה, בעבר השתמשתי בפונצשוויץ על בסיס בירגי אלומיניום, אולי סוג אחר, אבל אני כמעט בטוח שהשימוש היה על אלומיניום (יש מצב שאני טועה, אעשה בירור). ב"פרוייקט הזה, אין שימוש אמיתי בריבנץ, מהסיבה שיש גישה מלאה בצד השני על מנת לסגו, וכשאתה משתמש באום, האום במקרה הזאת תהיה אום נעילה עצמית, מה שמבטיח שהבורג לא יפתח, בריבנץ, תצטרך לשים שייבת קפיץ מבחוץ, זה קצת מכוער, ואולי להשתמש בקצת לוקטייט, מה שמבטיח שתקרע את הריבנץ בפירוק הבא...

אני לא יודע אם מצליחים לראות בתמונה
אבל הפלטה עליה מורכב החלון היא בגודל של כל הדופן,
ככה לא צריך להתאים למסגרת

בכל מקרה צריך מסגרת פנימית מאחורי הדלת, גם על-מנת ליצב ולתפוס ת הדלת, וגם לאטימה.
אבל זאת בהחלט אופציה מענינת מאוד...
של מי הרכב? הייתי שמח לראות א תזה בעיניים

עידן

[ibinder]

אין בעיה למצוא פרופיל וגם לא גומי לאטימה הבעיה היחידה היא ערגול הפרופיל בפינות

תוכל לכוון אותי איפה אפשר למצוא, ואולי המלצה לפרופיל?
