בקשת עזרה- כיצד מחברים את השנאי הזה?

**boaz avrahami** · 09-05-15, 20:27

יש לי השנאי הזה שאמור לדעת לקבל גם 220 ( וגם כנראה 110) ולהוציא 12 וולט ( וגם כנראה 24 וולט)
לא ממש סומך על מה שרשמו בטוש על החוטים ולא נארה לי שאני מבין את דף הנתונים שלו

אודה על קבלת עזרה לגבי מה מחברים למה. כניסה 220 ויציאה 12.
אם ניתן אז גם מה הפלוס ומה המינוס ביציאה ( ואם זה בכלל dc)

כמו כן, האם כדאי לחבר הארקה מהתקע לברגי הגוף.

http://www.cdiweb.com/datasheets/pulse/LT2007_41.pdf

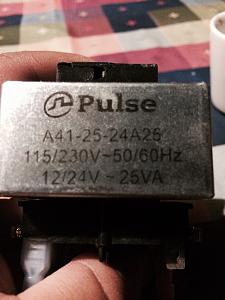

הדגם הוא-
A41-25-24A25

Click image for larger version.

Name: ImageUploadedByTapatalk1431192756.105456.jpg
Views: 151
Size: 215.9 קילובייט
ID: 98328

Click image for larger version.

Name: ImageUploadedByTapatalk1431192412.729165.jpg
Views: 173
Size: 225.3 קילובייט
ID: 98325

Click image for larger version.

Name: ImageUploadedByTapatalk1431192432.429954.jpg
Views: 171
Size: 276.0 קילובייט
ID: 98326

**אמיר ב.א** · 09-05-15, 20:34

תבדוק התנגדויות בין כל זוג מחברים,

ככה תוכל למצוא הכל ...

ההתנגדות של המחברים של הליפופים של 220 בערך פי 2 מההתנגדות של 110

כנ"ל ההתנגדות של המחברים של הליפופים של 24 לעומת 12

ובנוסף , גם ה220 וגם ה110 התנגדות הרבה יותר גבוהה מה12 או ה24

**boaz avrahami** · 09-05-15, 20:35

זה לא אומר לי כלום.
יש את הכלים אבל לא את הידע...
אשמח להדרכה...

**אמיר ב.א** · 09-05-15, 20:38

תמדוד התגגדויות בין כל זוג ותעלה לכאן ... נימצא ביחד מה זה מה .

בין 1 - 2 התנגדות

בין 5 - 6

בין 7 - 8

בין 11 - 12

**shmil** · 09-05-15, 20:43

לפי הדף נתונים זה לא DC אלא AC.

**boaz avrahami** · 09-05-15, 20:51

Click image for larger version.

Name: ImageUploadedByTapatalk1431193802.135098.jpg
Views: 153
Size: 229.3 קילובייט
ID: 98329

Click image for larger version.

Name: ImageUploadedByTapatalk1431193873.709475.jpg
Views: 145
Size: 214.7 קילובייט
ID: 98330

Click image for larger version.

Name: ImageUploadedByTapatalk1431193891.840517.jpg
Views: 155
Size: 231.2 קילובייט
ID: 98331

Click image for larger version.

Name: ImageUploadedByTapatalk1431193912.179877.jpg
Views: 153
Size: 223.4 קילובייט
ID: 98332

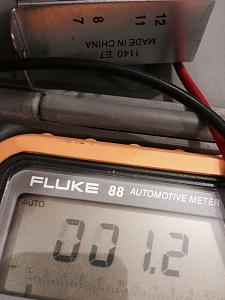

**אמיר ב.א** · 09-05-15, 20:55

62 אום - כניראה 220
51 אום כניראה 110

1.2 אום - כניראה 24
1.0 אום כניראה 12

השלב הבא יהיה לחבר לזוג של 62 אום 220 וולט,

ולבדוק עם הפלוק האם ביציאה של 1 אום אתה מקבל 12 וולט....

אגב כל זה בהנחה שאין חיבורים (ג'מפורים) בין הזוגות של החוטים .

**eliv1** · 09-05-15, 21:01

1-6 צד מתח גבוה. 7-8 צד מתח נמוך אין משמעות לקוטביות זה מתח חילופין.

**boaz avrahami** · 09-05-15, 21:03

תודה חברים.
קיבלתי בטלפון במקביל הצעה להשתמש בספק של מחשב עם פחות סיכון להתחשמלות... איך לא חשבתי על זה לבד...

אני אדיש לזרם חילופין או ישר בצרכן

**eliv1** · 09-05-15, 21:05

אם המטרה שלך הייתה מתח dc מלכתחילה השנאי הזה לא היה עוזר לך בלי גשר דיודות ובלי להבין את איכות המתח שאתה זקוק לה. רצו שתגיד מה הצרכן שאתה רוצה לחבר

**boaz avrahami** · 09-05-15, 21:43

אני מחבר בקר טמפרטורה dixell xr60
יודע לקבל 12 גם ac וגם dc

JEEP GC V8 98 IR 3.5
Honda 300ex

**opl** · 09-05-15, 22:01

על מה אתה הולך לשלוט איתו?

**boaz avrahami** · 09-05-15, 22:11

מאוורר של הרכב.
מוחלף בדגם קודם של דיקסל.

החיבור הביתי לצורך תכנות וניסויים לפני ההתקנה

**אמיר ב.א** · 09-05-15, 22:59

כל זה בשביל הבקר של דיקסל ?

תתקין על הרכב את הבקר , תתכנת שם ...זה ממש לא מסובך , כבר בצעתי כמה פעמים .

**kd2** · 11-05-15, 09:04

אני לא מכיר ספציפית את XR60, אבל בדר"כ הבקרים האלה יכולים לקבל מה שבא לך ( 12/24/220 AC/DC),
לכן כדאי לבדוק אם בכלל כדאי להתעסק בהמרות.

לשאלתך על גילוי צד ה + במתח ישר (אפילו אם זה לא רלוונטי שווה שזה יהיה בארכיון הפורום כי זה שימושי לרתכות).
אתה מחבר רב מודד על מצב מתח ישר :
אם הצד האדום על הפלוס אתה תראה את תצוגת המתח רגיל.
אם הצד האדום על המינוס אתה תראה סימן מינוס לפני תצוגת המתח.

בהצלחה.
